Thema: HiCAD Anlagenbau

Isometrie-/Rohrplanfunktionen für die Szene

Isometrie + Rohrplan

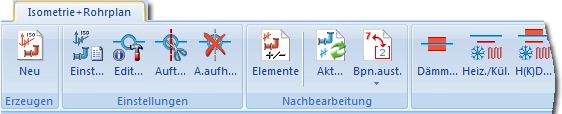

Die zur Verfügung stehenden Isometrie-/Rohrplanfunktionen unterscheiden sich für Isometrien/Rohrpläne im Blattbereich des Aufstellungsplans und Isometrie/Rohrpläne in eigenen Dateien (Szenen). Die Isometrie- und Rohrplanfunktionen für den Aufstellungsplan finden Sie auf der Registerkarte Anlagenbau unter Isometrie/Rohrplan, die für die Szene auf der Registerkarte Isometrie + Rohrplan.

Diese Registerkarte ist unterteilt in folgende Funktionsbereiche:

Erzeugen	Aktive Isometrie/ aktiven Rohrplan neu generieren
Einstellungen	Voreinstellungen für die Isometrie/den Rohrplan Anzeigen/Ändern von Verbindungsinfos Ändern/Aufheben der Blattaufteilung
Nachbearbeitung	Hinzufügen oder Entfernen von Isometrie-/Rohrplanelementen Aktualisieren der Isometrie/des Rohrplans Austauschen von Positionsnummern
Symbole	Setzen/Entfernen von Isolierungssymbolen Setzen/Entfernen von Gefällesymbolen Bearbeiten der Flussrichtung in einem Rohrleitungsstrang Flussrichtungen auf Plausibilität prüfen
Textobjekte	Bearbeiten der einer Isometrie/einem Rohrplan zugeordneten Textobjekte Erzeugen benutzerdefinierter Textobjekte
Listen editieren	Editieren von Listen Ändern der Darstellung
Dokumente	Anzeige des zu einer Isometrie/einem Rohrplan gehörenden Aufstellungsplanes

Hinweise:

In Abhängigkeit davon, ob eine Isometrie- oder eine Rohrplan-Konstruktion aktiv ist, werden die nicht zur Verfügung stehenden Funktionen ausgegraut. Es sind also immer nur die für die Isometrie bzw. den Rohrplan relevanten Funktionen zugänglich.
Die Registerkarte Isometrie + Rohrplan ist automatisch aktiv, wenn eine Isometrie-Konstruktion oder Rohrplan-Konstruktion geladen wird.

Isometrie-/Rohrplanfunktionen für den Aufstellungsplan (Anl) • Anlagenbaufunktionen
