Teil wiederholen

3D-Standard > Wiederholen

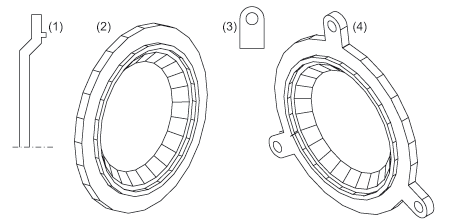

Teile, die Sie in der Konstruktion mehrfach benötigen, können Sie mit dieser Funktion kopieren. Diese Kopien, die durch Verschiebung, Drehung, Bewegung oder eine Ähnlichkeitstransformation aus dem Original hervorgehen, werden in HiCAD Wiederholungen genannt.

Folgende Transformationsarten stehen zur Verfügung:

Die Funktionen unter Verschieben, Drehen, Spiegeln und Bewegen arbeiten analog zu den entsprechenden Transformationsfunktionen.

So gehen Sie vor:

Wählen Sie die Transformationsart.

Nehmen Sie im Dialogfenster die notwendigen Eingaben vor.

Anzahl

Anzahl der zu zeichnenden Exemplare einschließlich des Originals, z.B. 4 für 3 Kopien.

Vereinigen

Das Original und seine Wiederholungen werden boolesch zu einem Teil vereinigt. Name des Teils ist der Name des Originals.

Ohne übergeordnetes
Teil anlegen

Die Wiederholungen werden auf derselben Ebene und mit dem Namen des Originals angelegt. Das heißt, ist das Original ein Hauptteil, dann sind auch die Wiederholungen Hauptteile. Ist das Original ein Nebenteil, dann sind auch Wiederholungen Nebenteile und zwar auf derselben Ebene wie das Original. In beiden Fällen können Sie Original und Kopien getrennt ansprechen und bearbeiten. Beachten Sie in diesem Zusammenhang die Informationen zur Referenzierung von Teilen.

Übergeordnetes
Teil anlegen

Das Original und seine Wiederholungen werden als Nebenteile in einem leeren Teil mit dem Namen GRUPPE zusammengefasst. Die Wiederholungen erhalten den Namen des Originals.

Baugruppe anlegen

Das Original und seine Wiederholungen werden als Nebenteile in einer Baugruppe mit dem Namen GRUPPE zusammengefasst. Die Wiederholungen erhalten den Namen des Originals.

Klicken Sie auf Weiter.

Folgen Sie dann analog zu den Transformationen dem entsprechenden Funktionsdialog.

Hinweise:

Wenn Sie 3D-Teile mit Verschraubungsbohrungen kopieren, dann behalten auch die Kopien die Bohrungen bei. Ein nachträgliches Ändern dieser Bohrungen in der Kopie ist nicht möglich, nur das Löschen. Dies betrifft die Funktionen Teil wiederholen und Ins HiCAD Clipboard kopieren im ICN.

Werden 3D-Teile mit Verschraubungsbohrungen innerhalb einer Konstruktion wiederholt, und die Schrauben sind keine Nebenteile des Teils, dann werden die Verschraubungsbohrungen gelöscht. Werden Teile über das HiCAD Clipboard kopiert, oder über Teil speichern/Teil laden in eine andere Konstruktion übernommen, dann erscheint die Abfrage Verschraubungsbohrungen ohne Verschraubungsteile übernehmen? Die Verschraubungsbohrungen können danach nur noch gelöscht werden. Sonstige Änderungen daran sind nicht möglich.

Hauptbaugruppen, die referenziert sind, können nicht wiederholt werden. In diesem Fall erscheint die Fehlermeldung Die referenzierte Hauptbaugruppe darf nicht wiederholt werden. Beim Wiederholen einer nicht referenzierten Hauptbaugruppe werden die Kopien als normale Baugruppen unterhalb der Hauptbaugruppe abgelegt. Die Einstellung "mit/ohne übergeordnetes Teil" unterscheiden sich in diesem Fall nicht.

Wird eine ebene Skizze wiederholt, dann übernehmen die Kopien den Einsatzzweck des Originals.
