Teil kopieren + drehen

3D-Standard > Wiederholen > Drehen

Das aktive Objekt wird um eine beliebige Achse gedreht. Zur Bestimmung der Achse stehen folgende Möglichkeiten zur Verfügung:

Teil drehen, um Kante/2 Punkte

Identifizierung einer Kante oder Bestimmung von zwei Punkten

Die nachfolgenden Funktionen erreichen Sie, indem Sie auf das Symbol

klicken.

Teil drehen, über 2D-Punkt

Bestimmung eines 2D-Punktes

Teil drehen, um X-Achse

Übernahme der aktuellen X-Achse

Teil drehen, um Y-Achse

Übernahme der aktuellen Y-Achse

Teil drehen, um Z-Achse

Übernahme der aktuellen Z-Achse

Teil drehen um ... Achse durch Punkt

Neben der Drehung um die X-, Y- oder Z-Achse ist auch eine Drehung um eine Parallele dieser Achse möglich.

HiCAD fordert Sie dann auf, den Punkt zu bestimmen, durch den die Parallele verlaufen soll.

Mit der rechten Maustaste wird der Nullpunkt übernommen.

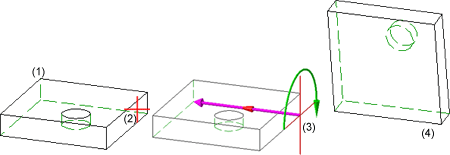

(1) Original, (2) Drehachse + Cursorstellung beim Identifizieren, (3) gedrehtes Teil

So gehen Sie vor:

Wählen Sie die Transformationsart.

Nehmen Sie im Dialogfenster die notwendigen Eingaben vor.

Anzahl

Anzahl der zu zeichnenden Exemplare einschließlich des Originals, z.B. 4 für 3 Kopien.

Vereinigen

Das Original und seine Wiederholungen werden boolesch zu einem Teil vereinigt. Name des Teils ist der Name des Originals.

Ohne übergeordnetes
Teil anlegen

Die Wiederholungen werden auf derselben Ebene und mit dem Namen des Originals angelegt. Das heißt, ist das Original ein Hauptteil, dann sind auch die Wiederholungen Hauptteile. Ist das Original ein Nebenteil, dann sind auch Wiederholungen Nebenteile und zwar auf derselben Ebene wie das Original. In beiden Fällen können Sie Original und Kopien getrennt ansprechen und bearbeiten. Beachten Sie in diesem Zusammenhang die Informationen zur Referenzierung von Teilen.

Übergeordnetes
Teil anlegen

Das Original und seine Wiederholungen werden als Nebenteile in einem leeren Teil mit dem Namen GRUPPE zusammengefasst. Die Wiederholungen erhalten den Namen des Originals.

Baugruppe anlegen

Das Original und seine Wiederholungen werden als Nebenteile in einer Baugruppe mit dem Namen GRUPPE zusammengefasst. Die Wiederholungen erhalten den Namen des Originals.

Klicken Sie auf Weiter.

Folgen Sie dann analog zu den Transformationen dem entsprechenden Funktionsdialog.

Hinweise:

Die Richtung der Drehung wird durch die Cursorstellung beim Identifizieren der Drehachse festgelegt, d.h. durch die Seite, auf der die Drehachse identifiziert wird.

Wählen Sie den Winkel 0, wenn Sie die Drehung dynamisch mit dem Cursor ausführen wollen.
