Thema: HiCAD 3D

Ebene Skizze

Skizze > Neu > Skizze

Mit dieser Funktion erzeugen Sie eine neue Skizze. Skizzen sind in einer Ebene liegende 3D-Teile mit freien Kanten. Sie werden beispielsweise zur Ableitung von Translationsteilen, Bohrungen und Ausnehmungen, beim Kantenzug-Sweep und für Schnittansichten sowie vielen weiteren Funktionen verwendet.

Nach dem Aufruf der Funktion fordert HiCAD Sie zunächst auf, eine Ebene zu bestimmen, in der die Skizze gezeichnet werden soll.Dadurch wird das Teilekoordinatensystem der 3D-Skizze bestimmt.

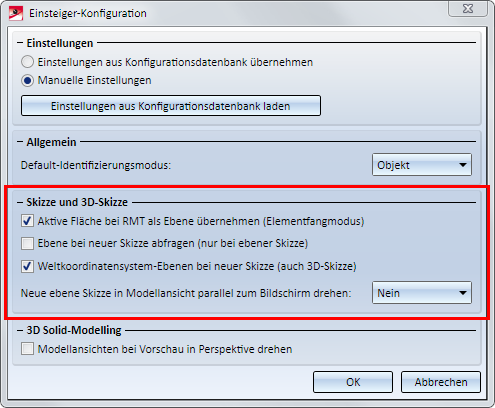

Ist in der Einsteiger-Konfiguration die Checkbox Weltkoordinatensystem-Ebenen bei neuer Skizze (auch 3D-Skizze) aktiv, dann können Sie einfach mit dem Cursor eine der als Vorschau eingeblendeten Default-Ebenen auswählen.

Wollen Sie dies nicht oder wird diese Vorschau nicht angezeigt, dann können Sie die Ebene unter Verwendung beliebiger Punkte, Kanten, Flächen oder Bearbeitungsebenen bestimmen. Darüber hinaus lässt sich mit der rechten Maustaste ein Kontextmenü mit weiteren Funktionen aufrufen.

Diese Vorgehensweise ist identisch mit der beim Anlegen von Bearbeitungsebenen.

Die Ebenen-Abfrage entfällt, wenn in der Einsteiger-Konfiguration die Checkbox Ebene bei neuer Skizze abfragen inaktiv ist. In diesem Fall wird die aktive Skizzenebene oder die aktive Bearbeitungsebene als Skizzenebene übernommen.

HiCAD legt ein neues Hauptteil mit dem Namen SKIZZE und dem Geometrie-Typ "Teil mit freien Kanten" an. Der Teiletyp ist Skizze .

Eine Skizze kann folgende Skizzenelemente enthalten:

• Linienzüge,
• Vielecke,
• Kreise,
• Kreisbögen,
• Ellipsen,
• Kurven,
• spezielle Elemente wie Parallelen, Projektionen, Approximation u.a. sowie
• Hilfsgeometrie.

Verwenden Sie nun die Funktionen der Registerkarte Skizze, um die Skizze zu zeichnen. Beachten Sie dabei bitte, dass die Konstruktion der Skizzenelemente immer in der Skizzenebene erfolgt. Diese wird beim Neuanlegen einer Skizze- sofern in der Einsteiger-Konfiguration nichts anderes festgelegt wurde - automatisch in die aktive Bearbeitungsebene gelegt. Ist keine Bearbeitungsebene aktiv, dann wird die Skizzenebene in die xy-Ebene des aktiven Koordinatensystems gelegt. Wollen Sie die andere Ebene neu platzieren, dann verwenden Sie die Ebenenfunktionen unter Skizze > Neu.

Beachten Sie:
Mit der Funktion Einsteiger-Konfiguration unter Konstruktion > Extras können Sie das Verhalten der Funktion Skizze in Ebene neu bzgl. der Skizzenebene beeinflussen.



Lesen Sie dazu die Hinweis unter Einsteiger-Konfiguration im Abschnitt Grundlagen.

Unter finden Sie weitere Funktionen.

	Skizze Nebenteil Wählen Sie diese Funktion, wenn Sie eine Skizze als Nebenteil einbauen wollen.
	2D-Teil in Skizze umwandeln Mit dieser Funktion wandeln Sie 2D-Teile in ebene Skizzen um.

Hinweise:

• Die Darstellung von Skizzen hängt vom Einsatzzweck der Skizze ab.
• Bei 3D-Objekten, die aus Skizzen abgeleitet werden, werden an die Skizze vergebene HCM-Maßbedingungen als Parametermaße übernommen. Dies gilt beispielsweise für Translations- oder Rotationsteile sowie für Bohrungen, Ausnehmungen etc.
• Skizzen haben Vorrang vor deckungsgleichen Solid-Kanten. Das heißt, wenn der Cursor in der Nähe zweier exakt übereinanderliegender Kanten ist, und eine dieser Kanten gehört zur aktiven Skizze, dann wird immer diese Skizzen-Kante markiert und beim Abklicken identifiziert. Dieses Verhalten wird sowohl in schattierten Ansichten als auch in Glaskörper-Darstellungen unterstützt.
• Alternativ steht Ihnen die Funktion zur Erzeugung einer ebenen Skizze auch im Kontextmenü für Teile zur Verfügung.

Beachten Sie bitte die Hinweise zu Einsatzzweck und Darstellung von Skizzen.
