Thema: HiCAD 3D

Kreis

Skizze > Zeichnen > Kreis

Mit dieser Funktion fügen Sie einen Kreis in die aktive Skizze oder 3D-Skizze ein. Dabei wird der Kreis durch Angabe des Mittelpunktes und eines Punktes auf dem Umfang. Zusätzlich ist hier die Skizziertechnik aktiv.

Weitere Kreisfunktionen erreichen Sie über .

	Kreis, MP-Radius erzeugt einen Kreis durch Bestimmung des Mittelpunktes und Angabe des Radius
	Kreis, P/LE-P/LE-P/LE (keine freien Punkte) erzeugt einen Kreis tangential an drei Kanten oder Beispiel (Skizze) mit zwei möglichen Lösungen
	MP-Punkt(e) auf Kreis erzeugt einen Kreis durch Angabe des Mittelpunktes und eines Punktes auf dem Umfang

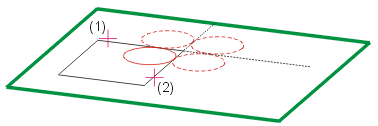

	2 Punkte/Kanten + Radius erzeugt einen Kreis durch Identifizierung zweier Punkte/Kanten und Angabe des Radius Beispiel (Skizze) mit 4 möglichen Lösungen Beispiel (3D-Skizze)

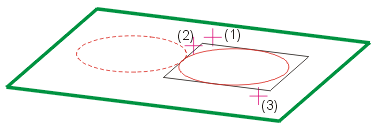

	3 Punkte (auch freie Punkte) erzeugt einen Kreis durch Bestimmung dreier auf dem Umfang liegender Punkte Beispiel (3D-Skizze)
	Freier Punkt - 2 Kanten erzeugt einen Kreis durch Bestimmung eines Punkt auf dem Umfang und Identifizierung zweier tangentialer Kanten
	Bogen => Vollkreis Wandelt einen 3D-Kreisbogen in einen 3D-Vollkreis um.

* Die Funktion steht nur für ebene Skizzen zur Verfügung.

Hinweise:

Wird bei einer dieser Funktionen ein Punkt für den Endpunkt angefordert, dann muss dieser Punkt nicht auf dem Kreis liegen, beispielsweise wenn der Radius bereits bestimmt worden ist. Der Punkt dient in diesem Fall nur zur Bestimmung der Kreisebene.
Bei mehreren möglichen Lösungen können Sie die angezeigte Lösung mit ja übernehmen, oder sich durch Wahl von nein die anderen Lösungen ansehen.

Skizzenfunktionen (3D) • Skizziertechnik (3D)
