Thema: HiCAD 3D

Modell- und Blattansichten

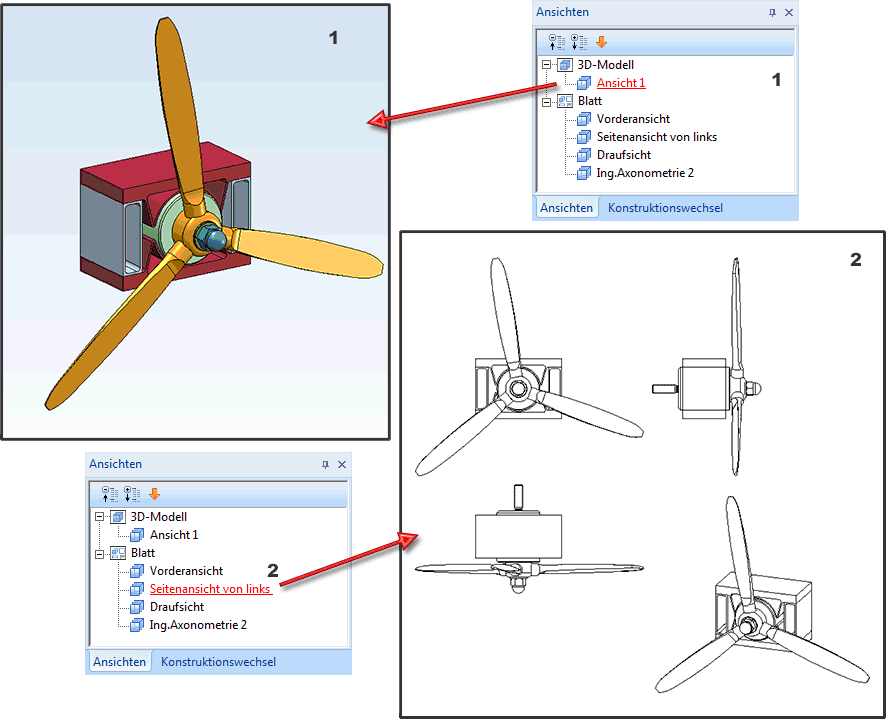

Die Ansichtsstruktur der aktuellen Konstruktion wird auf der Registerkarte Ansichten des Information + Communication Navigators (ICN) angezeigt. Dabei unterscheidet HiCAD zwischen Modellansichten (1) und Blattansichten (2).

Blattansichten und Blattbereiche

Blattansichten dienen zur Darstellung der Fertigungszeichnungen, die sich automatisch aus dem 3D-Modell ableiten lassen. HiCAD ermöglicht die Definition mehrerer Blattbereiche und damit die Ausgabe von Fertigungszeichnungen auf mehreren Blättern. In den einzelnen  Blattbereichen und -ansichten sind die normalen Ansichtsfunktionen anwendbar. Hervorzuheben ist, dass Sie auch bei der Darstellung der Fertigungszeichnungen aus 3D-Modellen echte 3D-Ansichten nutzen können.

Modellansichten

Modellansichten sind echte 3D-Ansichten, z.B. beliebige Detail- und Schnittansichten, Ausbrüche in beliebiger Tiefe und Richtung, Listenansichten mit bestimmten Baugruppen oder Teilen u.a.m. Die Lage der Ansichten im Blattbereich wird dadurch nicht verändert.

Assoziativität

In HiCAD sind alle Ansichten assoziativ. Das bedeutet, dass Änderungen in der Fertigungszeichnung automatisch auf das 3D-Modell übertragen werden und umgekehrt. Sie können also beliebig zwischen den Modell- und Blattansichten wechseln.

Beachten Sie:

• Beim Anlegen einer neuen Konstruktion werden automatisch eine Modellansicht und eine Blattansicht angelegt. Als Ansichtsprojektion für die Modellansicht wird die im Start Center eingestellte Projektion verwendet, für die Blattansicht die Draufsicht.
• Ansichten lassen sich im ICN per Drag&Drop vom Modellbereich in den Blattbereich verschieben und umgekehrt. Dazu klicken Sie im ICN die gewünschte Ansicht mit der linken Maustaste an, halten die Maustaste gedrückt und ziehen die Ansicht auf den Eintrag Blatt bzw. Modell. Dabei ist auch die Windows-übliche Mehrfachauswahl (STRG- bzw. UMSCHALT-Taste)  möglich.

• Sie können für Modell- und Blattansichten einen unterschiedlichen Hintergrund wählen. Verwenden Sie dazu unter Einstellungen die Funktion Farbeinstellungen/Grafikfenster.
• Um vom Modellbereich zu einem der Blattbereiche zu wechseln oder umgekehrt, können Sie im ICN auch einfach den Eintrag Modell oder Blatt...anklicken.

Blattbereiche anlegen und bearbeiten (3D) • Grundlagen für Ansichten (3D) • Ansichtsfunktionen (3D)
