Thema: HiCAD 3D

Blattbereiche anlegen und bearbeiten

Im Blattbereich werden die Fertigungszeichnungen dargestellt. Diese lassen sich  durch die Definition mehrerer Blattbereiche auch auf mehreren Blättern ausgeben.

• Neuen Blattbereich anlegen
• Blattbereich bearbeiten

Neuen Blattbereich anlegen

1. Klicken Sie im ICN mit der rechten Maustaste auf den Namen des aktiven Blattbereiches Blattn.
2. Wählen Sie im Kontextmenü die Funktion Blattbereich neu. HiCAD legt automatisch einen neuen Blattbereich mit der nächsten freien Blattnummer an.
3. Klicken Sie mit der rechten Maustaste auf den Namen des neuen Blattbereiches.
4. Wählen Sie die Funktion Neue Ansicht, um eine erste Ansicht für den Blattbereich zu definieren.

Beachten Sie bitte, dass die Funktion Blattbereich neu nur dann verfügbar ist, wenn eine Blattansicht aktiv ist. Aktivieren Sie also vorher eine Blattansicht oder klicken Sie mit der rechten Maustaste auf den Eintrag Blattn, und wählen Sie die Funktion Aktivieren.

Blattbereich bearbeiten

Um einen Blattbereich zu bearbeiten, müssen Sie ihn zunächst aktivieren. Klicken Sie dazu mit der rechten Maustaste auf den entsprechenden Namen und wählen Sie die Funktion Aktivieren. Alternativ können Sie im ICN auch einfach auf einer der Ansichten des Blattbereiches klicken.

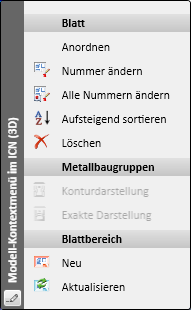

Wenn Sie jetzt mit der rechten Maustaste auf den Namen des aktiven Blattbereiches klicken, wird das Kontextmenü mit den Bearbeitungsfunktionen aktiviert. Der Inhalt des Menü hängt von der aktuellen Bearbeitungssituation ab, z.B.

• Anordnen
  ordnet die Ansichten des aktiven Blattbereiches -  zunächst die Normalansichten nach DIN und dann die anderen Ansichten
• Nummer ändern
  ändert die Nummer des aktiven Blattbereiches. Geben Sie eine neue Blattnummer an. Ist bereits ein Blattbereich mit dieser Nummer vorhanden, dann wird die nächste freie Blattnummer verwendet.

• Alle Nummern ändern
  ändert die Nummern aller Blattbereiche. Dabei ist die erste Nummer frei wählbar. Die anderen Nummern werden fortlaufend in der Anzeigereihenfolge der Blattbereiche vergeben.
• Aufsteigend sortieren
  sortiert die Blattbereiche aufsteigend nach der Blattnummer, z.B. nach Änderungen von Blattnummern oder nach Änderungen der Sortierung per Drag&Drop.


• Löschen
  löscht den aktiven Blattbereich. Beim Löschen von Blattbereichen ist auch die Windows-übliche Mehrfachselektion mit der STRG- bzw. UMSCHALT-Taste möglich.
• Neu
  definiert einen neuen Blattbereich
• Aktualisieren
  aktualisiert in einem Schritt alle Ansichten in den Blattbereichen, z.B. nach Bearbeitungen oder Transformationen in der Konstruktion.
• Blatt aktivieren
  aktiviert den markierten Blattbereich

Beim Ändern von Blattnummern ist auch die Windows-übliche Mehrfachselektion mit der STRG- bzw. UMSCHALT-Taste möglich. Wenn Sie dann mit der rechten Maustaste auf die Mehrfachauswahl klicken, steht im Kontextmenü die Funktion Nummern ändern zur Verfügung. Aktivieren Sie die Funktion und geben Sie eine freie Blattnummer an. Die Nummern der gewählten Blattbereiche werden dann fortlaufend gemäß der Anzeigereihenfolge der Blattbereiche vergeben.

Die Anzeigenreihenfolge der Blattbereiche im Ansichtsfenster des ICN lässt sich ganz einfach per Drag&Drop ändern. Dabei können Sie sowohl einzelne Blattbereiche als auch mehrere Blattbereiche in einem Schritt verschieben.

Die Anzeigereihenfolge der Blattbereiche wird mit der Konstruktion gespeichert.
