Seit der Version 1700 arbeitet HiCAD mit einem zentralen Konfigurationsmanagement. Ziel unserer Weiterentwicklung ist es, sukzessive die in den bisherigen Systemdateien definierten Parametereinstellungen in das Konfigurationsmanagement zu überführen und so zentral und sicher zu verwalten.
Für die folgenden Dateien ist dies bereits realisiert worden:
Im ServicePack 1 sind die folgenden Dateien eingeflossen:
Im ServicePack 2 sind die folgenden Dateien eingeflossen:
Die Einstellungen aus den Dateien wurden in das Konfigurationsmanagement integriert. Die verknüpfte Liste im PDF-Format zeigt Ihnen, wo Sie die Einträge aus der DAT-Datei im Konfigurationseditor (Schlüsselname) finden.
Falls die PDF-Datei im Internet Explorer nicht angezeigt wird, benutzen Sie einen anderen Browser oder klicken Sie mit der rechten Maustaste auf den Link und wählen Sie Ziel speichern unter.
Diese Online-Hilfe wurde um ein Kapitel mit Szenarien beim Einsatz des Konfigurationsmanagements erweitert.
Die Rechte, Profile bzw. Einstellungen zu ändern, richten sich auch nach dem Verhalten beim Start des Editors.
Die Benutzerführung ist um die Registerkarte Einstellung erweitert worden. Mit der Option Gleiche Konfiguration für alle Benutzer schalten Sie die Benutzerverwaltung und die Rechteverwaltung aus. Einstellungen werden dann immer in das Administrator-Profil geschrieben.
Bei der Neuinstallation der Konfigurations-Datenbank ist die Benutzerverwaltung standardmäßig inaktiv.
Um gezielt nach Datensatzeinträgen (z.B. Font oder Schriftgröße) in anderen Datensätzen zu suchen, aktivieren Sie den Datensatzeintrag mit der rechten Maustaste und wählen dann die Funktion Werte suchen aus.
In der Suchmaske legen Sie mit der Option Begrenzt auf die Suche auf einen Zweig in der Konfigurationsstruktur fest.
Mit der Funktion Suchen springen Sie zum nächsten Datensatzeintrag der die Suchkriterien erfüllt, können ihn ändern und die Suche fortsetzen.
Bemaßungsregeln für Werkstattzeichnungen werden über das Konfigurationsmanagement verwaltet. Zur komfortablen Bearbeitung dieser Regeln ist in HiCAD ein Editor für Bemaßungsregeln integriert worden.

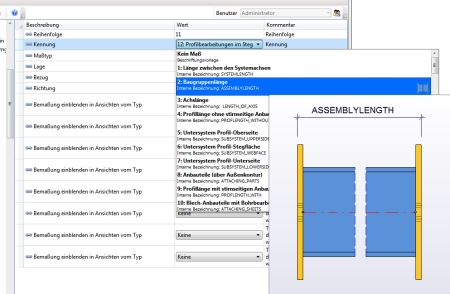

Im Konfigurationsmanagement ist die Auswahl der Werte durch Kommentar und Grafik erweitert worden.
Im Konfigurationsmanagement unter ... > Systemeinstellungen > Katalog lassen sich jetzt folgende Einstellungen für Kataloge in HiCAD festlegen:
Normalerweise wird im laufenden HiCAD-Betrieb regelmäßig geprüft, ob die Kataloge in aktueller Form vorliegen. Diese Aktualitätsprüfung lässt sich mit dem Schalter Katalogänderungen verfolgen ein- / ausschalten.
Der aktuelle Status (ein/aus) wird in die Windows Registry eingetragen.
Sofern Ihr Rechner über genügend Speicherplatz verfügt, haben Sie mit dieser Einstellung die Möglichkeit, HiCAD zu beschleunigen. Ist die Einstellung aktiv, dann werden Normteil-Tabellen in HiCAD beim normalen Betrieb nicht mehr geschlossen, sondern bleiben stattdessen im Speicher. Dadurch lassen sich ca. 5 bis 6% Zeit sparen.

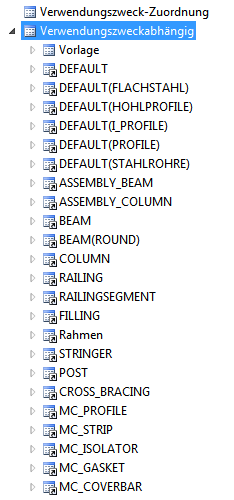

Für den Stahl- und Metallbau – insbesondere in Verbindung mit dem neuen Geländerkonfigurator – stehen zahlreiche neue Verwendungsarten zur Verfügung. Diese sind im Katalog Werksnormen > Verwendungsarten > Stahlbau bzw. Metallbau definiert. Zu den Verwendungsarten sind im Konfigurationsmanagement entsprechende Verwendungszeck-Konfigurationen für die Zeichnungsableitung vordefiniert.
