Zeichnungsableitung - Einstellungsdatei oder Konfiguration

Konstruktion > Positionierung/Detaillierung > Zeichnungsableitung (3D)

Die für die Zeichnungsableitung erforderlichen Einstellungen lassen sich entweder

• im Dialog setzen oder
• aus einer Konfiguration laden.

Zeichnungsparameter im Dialog setzen

Hier stellen Sie die Zeichnungsparameter manuell durch Aktivierung der entsprechenden Checkboxen bzw. Radiobuttons oder Auswahl der gewünschten Listboxeinträge ein.

Zur späteren Wiederverwendung können Sie diese Einstellungen speichern. Dazu klicken Sie unter Einstellungsdatei auf die Schaltfläche Speichern. Geben Sie den Namen und den Pfad der Datei ein. Standardmäßig wird das HiCAD SYS-Verzeichnis vorgeschlagen. Die ISD-seitigen Voreinstellungen sind in der Datei WSD_DLG_GENERATE.DAT abgelegt.

Zeichnungsparameter aus Konfiguration

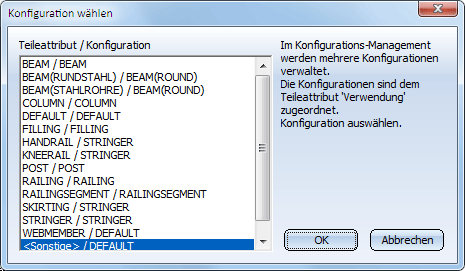

Neben der oben genannten Einstellungsmöglichkeit, können Sie für die Werkstattzeichnung auch Konfigurationen nutzen, die mit dem neuen ISD-Konfigurationsmanagement verwaltet werden. Diese Konfigurationen bieten über die Optionen des Dialogfensters hinaus weitere Möglichkeiten zur Erstellung individueller, kundenspezifischer Werkstattzeichnungen und sind dem Teileattribut Verwendungsart zugeordnet. Beispielsweise lassen sich so Verwendungszweck-abhängige Werkstattzeichnungen, z.B. für Träger, Stützen oder Riegel erstellen und individuelle Bemaßungsregeln für jedes Maß der Werkstattzeichnung definieren. Diese Konfigurationen sollten ausschließlich von einem Administrator erstellt und Ihnen zur Verfügung gestellt werden. ISD-seitig sind verschiedene Verwendungsart-abhängige Konfigurationen (z.B. Beam=Träger, Column=Stütze, RAILING=Geländer, HANDRAIL=Handlauf u.a.m.) vordefiniert:

Wählen Sie die gewünschte Konfiguration aus und verlassen Sie das Fenster mit OK.

Nach dem Laden einer Konfiguration haben Sie die Möglichkeit, die globalen Einstellungen des Dialogfensters zu ändern und die Konfiguration mit diesen Änderungen zu speichern. Das Neuanlegen von Konfigurationen ist hier nicht möglich.

Bitte beachten Sie:

• Die Konfigurationen für die verschiedenen Verwendungsarten finden Sie im Konfigurationsmanagement (isdconfigeditor.exe) unter ...> Automatische Zeichnungsableitung > Verwendungszweckabhängig > name, wobei name der Name der jeweiligen Verwendungsart ist, also z.B. BEAM.

Weitere Informationen finden Sie auch unter Bemaßungsregeln bearbeiten.

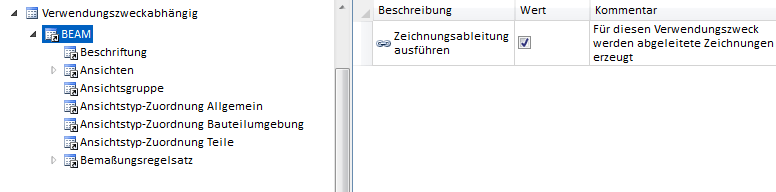

Eine Besonderheit ist der Parameter Zeichnungsableitung ausführen, den Sie direkt unter dem jeweiligen Verwendungszweck einstellen können. Über diesen Parameter können Sie festlegen, ob für den aktuellen Verwendungszweck bei der Zeichnungsableitung Ansichtsgruppen erzeugt werden sollen oder nicht.

• Bei der Zeichnungsableitung erfolgt die Bemaßung der Teile und Baugruppen normalerweise nach den im Konfigurationsmanagement (isdconfigeditor.exe) für die unterschiedlichen Verwendungsarten/-zwecke festgelegten Bemaßungsregeln. Dies gilt auch dann, wenn bei der Zeichnungsableitung die Option Zeichnungsparameter im Dialog setzen aktiv ist.

Sollen keine Bemaßungsregeln verwendet werden, dann muss dies in den Verwendungszweck-Konfigurationen entsprechend geändert werden und zwar unter ..> Automatische Zeichnungsableitung > Verwendungszweckabhängig > NAME > Ansichten, wobei NAME der Name des jeweiligen Verwendungszwecks ist, also z.B. RAILING. Mit dem Parameter Bemaßung erzeugen (DIM) können Sie dann festlegen, dass:

• Bemaßungsregeln verwendet werden,
• keine Maße erzeugt werden oder
• die Bemaßung konventionell erfolgt, d.h. es werden die mit der Funktion Einstellungen für Bemaßung festgelegten Einstellungen verwendet.

• Auch die DIN-Rahmen werden aus der Konfiguration geladen. Ist keine Konfigurationsdatei vorhanden oder kann diese nicht korrekt gelesen werden oder sind unter dem Namensbereich Zeichnungsrahmen (DRAWING_FRAMES) keine Blöcke mit korrekten Eintragungen für Zeichnungsrahmen vorhanden, dann werden in der Werkstattzeichnung auch keine Zeichnungsrahmen erzeugt bzw. vorhandene Zeichnungsrahmen beim Aktualisieren gelöscht.
• Wenn Sie als Zeichnungsziel eine externe Szene verwenden und die Zeichnungsparameter aus einer der vordefinierten Konfigurationen laden, dann werden Teile, die in der Werkstattzeichnung ausschließlich als Anbauteile erscheinen, ebenfalls in die szenenweiten Stücklisten aufgenommen. Dieses Verhalten lässt sich in der Konfiguration über den Parameter ... > Automatische Zeichnungsableitung > Stücklistenrelevanz in externer Szene von nicht detaillierten Teilen entfernen ändern, indem Sie die Stücklistenrelevanz für diese Teile in der Werkstattzeichnung deaktivieren (1=ja).
