Stahlbau > Weitere Funktionen > Einst... > Einstellungen für Bemaßungen
Bei der Zeichnungsableitung erfolgt die Bemaßung der Teile und Baugruppen normalerweise nach den im Konfigurationsmanagement für die unterschiedlichen Verwendungsarten/-zwecke festgelegten Bemaßungsregeln. Dies gilt auch dann, wenn bei der Zeichnungsableitung die Option Zeichnungsparameter im Dialog setzen aktiv ist.
Wollen Sie diese Bemaßungsregeln nicht verwenden, dann muss dies in den Verwendungszweck-Konfigurationen entsprechend geändert werden und zwar unter
..> Automatische Zeichnungsableitung > Verwendungszweckabhängig > NAME > Ansichten,
wobei NAME der Name des jeweiligen Verwendungszwecks ist, also z.B. RAILING.
Mit dem Parameter Bemaßung erzeugen (DIM) können Sie dann festlegen, dass die Bemaßung konventionell erfolgen soll.
In diesem Fall werden für den jeweiligen Verwendungszweck die mit der Funktion Einstellungen für Bemaßung festgelegten Einstellungen verwendet.
Dies betrifft:
Nach dem Aufruf der Funktion wird zunächst das Fenster Einstellungen für Bemaßung angezeigt. Wählen Sie durch einen Klick auf die jeweilige Schaltfläche, welches Einstellungsfenster aktiviert werden soll.

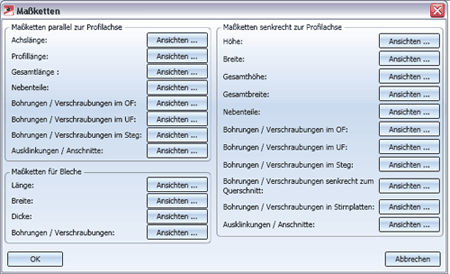

In Dialogfenster Maßketten lässt sich für
individuell festlegen, in welche Ansichten die Maße eingetragen werden sollen. Dazu klicken Sie auf die Schaltfläche Ansichten neben dem jeweiligen Eintrag und wählen dann durch Aktivierung/Deaktivierung der entsprechenden Checkboxen die gewünschten Ansichten aus.
Wenn Sie das Fenster OK verlassen, wird wieder das Fenster Einstellungen für Bemaßung angezeigt.

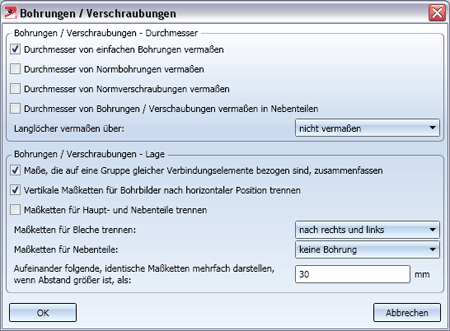

In diesem Dialogfenster legen Sie fest, für welche Bohrungen und Verschraubungen der Durchmesser vermaßt werden soll und wie Langlöcher vermaßt werden sollen: gar nicht, über Länge /Breite, Zentrum/Durchmesser oder über den Mittelpunkt.
Darüber hinaus können Sie hier die Lage der Maße von Bohrungen/Verschraubungen beeinflussen, z.B. ob Maßketten für Haupt- und Nebenteile getrennt werden sollen u.v.m.
Wenn Sie das Fenster OK verlassen, wird wieder das Fenster Einstellungen für Bemaßung angezeigt.

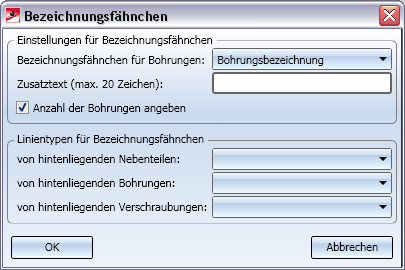

Hier lassen sich verschiedene Einstellungen für die Bezeichnungsfahnen in der Werkstattzeichnung festlegen.
Beispielsweise haben Sie bei Bohrungen die Wahl, ob die Bohrungsbezeichnung oder die Bezeichnung der Schraube verwendet wird. Darüber hinaus können Sie hier einen maximal 20 Zeichen langen Zusatztext angeben und Sie können bestimmen, ob die Anzahl der Bohrung mit ausgegeben wird oder nicht.
In unteren Teil des Dialogfensters haben Sie die Möglichkeit, für hintenliegende Nebenteile, Bohrungen oder Verschraubungen einen anderen Linientyp für die Bezeichnungsfahne zu wählen.
Wenn Sie das Fenster OK verlassen, wird wieder das Fenster Einstellungen für Bemaßung angezeigt.

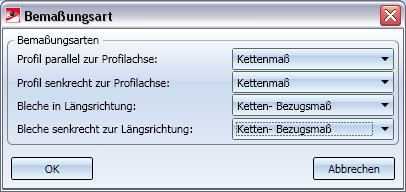

Hier legen Sie fest, welche Bemaßungsart in der Werkstattzeichnung verwendet werden soll. Möglich sind hier:
Die Auswahl kann getrennt für
erfolgen.
Wenn Sie das Fenster OK verlassen, wird wieder das Fenster Einstellungen für Bemaßung angezeigt.

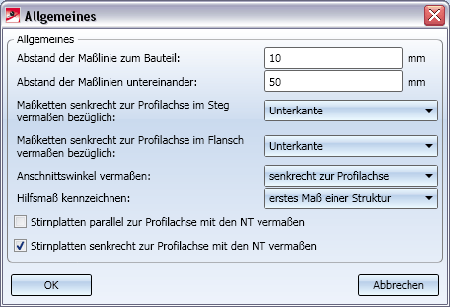

In diesem Fenster lassen sich weitere, allgemeine Einstellungen festlegen.
Beispiele sind
Wenn Sie das Fenster OK verlassen, wird wieder das Fenster Einstellungen für Bemaßung angezeigt.
