Generell wurde in HiCAD 2012 die Performance beim Laden und Speichern von Konstruktionen gesteigert.
Eine Überarbeitung in Bezug auf Funktionalität und Dialogführung der Import- und Export-Vorgänge umfasst neben den unten weitergehend genannten 3D-Formaten (Step, DXF/DWG) außerdem eine damit einhergehende, weitere Überarbeitung der Exportdialoge bei den Formaten VRML und STL (SP2).
Die Kompatibilität zu neuen Versionen externer Formate ist darüber hinaus weiter aktualisiert worden. Dazu gehören Catia (V4 wie V5/R22), Inventor (2012), SoilidWorks (2012), IGES, ACIS, DXF/DWG (14/ 2010), JTOpen, Parasolid (V22), Pro/E, Unigraphics (NX8) und VDAFS. (SP1)
Ferner wurde die Performance des IFC-Exports optimiert (SP2).
Eine wesentliche Neuerung bei der Schnittstellenverarbeitung in HiCAD 2012 (Service Pack 1) stellt die Möglichkeit dar, Schnittstellenlisten (für die ein neuer Batch-Import zur Verfügung steht) zusätzlich auch über ein Dialogfenster erstellen zu können.
In HiCAD 2012 ist es nun auch möglich, Zeichnungen in den Formaten 3DPDF und U3D zu exportieren.
Ferner wurde das Format JT in den erneuerten Import-/und Export-Dialog der 3D Schnittstellen aufgenommen.
Beim Speichern von DXF- und DWG-Dateien wurde
Außerdem können hier nun auch freie Kanten und isolierte Punkte übertragen werden, sowie durchgezogene Linienschraffuren (auch Kreuzschraffur), dessen Übergabe bei Bedarf zudem deaktiviert werden kann.
Erweiterungen und Verbesserungen wurden ferner im Blech-Bereich der DXF-Schnittstelle vorgenommen.
Zum Import und Export von .stp-Dateien steht jeweils einer neuer Dialog zu Verfügung.
Auch wurden technische Aspekte des Step-Datenaustausch überarbeitet. So ist es inzwischen auch möglich, freie Kantenzüge (Wireframes) zu verarbeiten, und das Einlesen tendenziell fehlerhafter Step-Dateien ist "robuster" geworden.
Dabei wurde ferner u.a. auch das Übertragen von -Schichten einer Step-Datei in HiCAD verbessert.
Aufgrund dieser Optimierungen ist außerdem der Zwischenschritt eines MTA-Exports in HiCAD 2012 inzwischen nicht mehr nötig und entfällt daher komplett. .
Ferner wird beim Importvorgang von Step-Dateien nun auch dessen Fortschrittsstatus angezeigt (SP1), und es ist möglich, auch referenzierte Step-Dateien einzulesen, wodurch einzelne Step-Teile eines Strukturbaums ausgewählt werden können (SP2).
HiCAD-Bleche können beim Step-Export außerdem vereinigt werden, damit sie in anderen Systemen besser bearbeitet werden können. (SP2)
Bei der DTSV-NC-Schnittstelle lassen sich Montagebohrungen vom Export ausnehmen.
Körnerpunkte werden nicht auf der Außenkante eines Profils erzeugt, sondern können um einen Wert versetzt werden (SP2).
Außerdem lässt sich der Dateiname auch automatisch aus der Dokument-- oder Teilenummer der HELiOS-Datenbank generieren (SP2).
Beim Übernehmen von einem Teil aus CADENAS PARTSolutions in HiCAD werden die CADENAS-Attribute "Part No". und die Benennung als entsprechende Attribute standardmäßig in die HiCAD-Teilestruktur übertragen (SP1).
Außerdem können Teile aus PARTSolutions nun auch als Nebenteil eingebaut, anstatt nur als Hauptteil eingefügt werden (SP2).

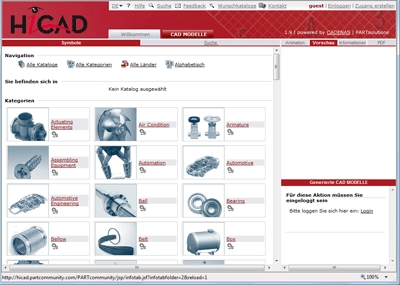

Im neuen HiCAD PARTcommunity Downloadportal von CADENAS (http://hicad.partcommunity.com) stehen Ihnen 3D-CAD Modelle in allen gängigen Formaten (auch direkt im HiCAD Format) und aus allen Bereichen der Industrie zur Verfügung. Sie können das Portal auch über den Import-Dialog ansteuern, wenn der Dateityp entsprechend gesetzt ist. (SP2)
