CADENAS PARTsolutions

Wenn Sie die Software CADENAS PARTSolutions nutzen, können Sie beim Einfügen eines Normteils (Konstruktion > Teil einfügen> Expl...) auch die Schnittstelle PARTSolutions auswählen. Spezifizieren Sie danach im automatisch geöffnetem Partsolutions Programm das Normteil aus, das an HiCAD übergeben werden soll.

Vor dem Einfügen des Teils erscheint in HiCAD ein Dialogfenster.

Unter Catalogue können Sie hier eine vordefinierte Zuordnungstabelle auswählen. Darunter können Sie unter Attribute Mapping die Cadenas-Attribute der linken Spalten, in der rechten entsprechenden HiCAD-Attributen zuordnen, worauf sie beim Einbau des Teils wie eingestellt "übersetzt" werden.

Ist bei Feature der Haken gesetzt, wird das Teil beim Einbau neu berechnet, wird der Haken entfernt, wird das importierte Teil ohne Feature-Neuberechnung in die Zeichnung eingesetzt.

Über Save as wird das vorgenommene Attribut-Mapping als Zuordnungstabelle (XML-Datei) gespeichert. Beim nächsten Verwenden des PARTSolutions-Import taucht diese dann als Option unter Catalogue mit auf.

Klicken Sie zum Einbau des Teils auf OK.

Hinweise:

• Beachten Sie beim Einbau, dass Teile aus PARTSolutions im Gegensatz zu HiCAD-Teilen nicht in Richtung der Z-Achse, sondern in Richtung der X-Achse des aktiven Koordinatensystems eingebaut werden.

• Beim Einfügen von Teilen aus den CADENAS PartSolutions-Katalogen in HiCAD, werden die CADENAS-Attribute "Part No". und die Benennung automatisch den HiCAD-Teileattributen $BB (Sachnummer) und $01 (Benennung 1) zugeordnet. Diese Zuordnung lässt sich in der Datei STD.XML im HiCAD Verzeichnis SYS\CADENAS ändern.

  Beispiel: Attributzuordnung

  <?xml version="1.0"?>

  <AttribMap>

  <Entry H="$01" C="NB"/>

  <Entry H="" C="NN"/>

  <Entry H="" C="LINA"/>

  <Entry H="$BB" C="ARTNR"/>

  </AttribMap>

  In diesem Beispiel wird das CADENAS-Attribut NB dem HiCAD Attribut $01 (Benennung1) und das CADENAS-Attribut ARTNR dem HiCAD-Attribut $BB (Sachnummer) zugeordnet.

• Welche Version von PARTSolutions beim Import verwendet werden soll (aktuell ist seit der HiCAD-Version 1601 die PARTSolutions Version 9), kann im Konfigurationsmanagement eingestellt werden. Gehen Sie sicher, dass diese auf die Nachkommastellen korrekt ist.

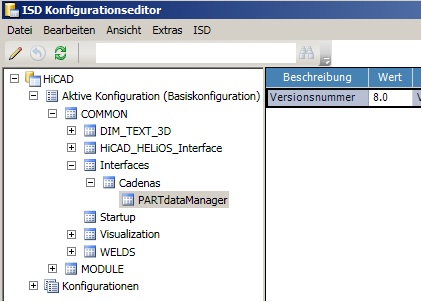

  Hierfür müssen Sie das Programm ISDConfigEditor.exe aus dem Verzeichnis /Hicad/exe/ Ihrer HiCAD-Installation starten. Öffnen Sie links den Pfad HiCAD > Aktive Konfiguration > Schnittstellen > CADENAS > PARTdataManager und ändern Sie rechts im Fenster den Wert entsprechend zu Ihrer PARTSolutions Versionsnummer, siehe Screenshot:


• Externer Link: Das Online-Portal von CADENAS. Hier können Sie Bauteile auch direkt im HiCAD-Format herunterladen.
