BIM-PLM - Neues in HiCAD 2012

Die Performance beim Übertragen von Teilestamm und Produktstruktur ist erheblich beschleunigt worden.
Um eine bereits bestehende Datenbank mit der BIM-Lösung zu nutzen und entsprechend upzudaten, steht Ihnen im HiCAD EXE-Verzeichnis das Tool HELIOSBIMCONFIG.EXE zur Verfügung.
Die Funktionen für Werkstatt-/Einzelteilzeichnungen finden Sie jetzt unter Zeichnungsableitung.
Für externe PDM-verwaltete Szenen lässt sich im Konfigurationsmanagement einstellen, ob bei der Aktualisierung der Zeichnungsableitung fehlende Schnittansichten automatisch erzeugt werden soll. Die Einstellung erfolgt unter ALLGEMEIN > ZEICHNUNGEN > ERZEUGEN über den Parameter FEHLENDE SCHNITTANSICHTEN BEIM AKTUALISIEREN PDM-VERWALTETER SZENEN. Die Default-Einstellung ist 0. (SP1)

Analog lässt für externe PDM-verwaltete Szenen auch die automatische Neuanordnung von Ansichten abschalten. unter ALLGEMEIN > ZEICHNUNGEN > ERZEUGEN über den Parameter ANSICHTEN NEUANORDNEN BEIM AKTUALISIEREN PDM-VERWALTETER SZENEN. Die Default-Einstellung ist 1. (SP1)

Der BIM-Status der aktuellen Konstruktion im ICN wird durch entsprechende Icons gekennzeichnet. (SP2)

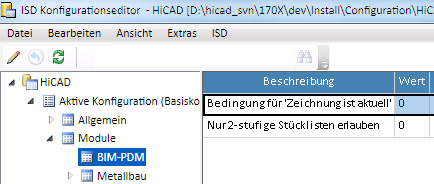

Über das Konfigurationsmanagement (ISDConfigEditor.exe im HiCAD EXE-Verzeichnis) können Sie festlegen, wie bei der Zeichnungsableitung die Verknüpfung "Zeichnung ist aktuell" gesetzt wird. Dazu steht Ihnen der Parameter BEDINGUNG FÜR 'ZEICHNUNG IST AKTUELL' zur Verfügung. (SP2)

Die Positionierung wird beim Speichern nicht mehr automatisch durchgeführt (SP2).
