Zeichnungsableitung (BIM-PDM )

Zeichnungsverwaltung > Zeichnungsableitung

Übersichtliche, gut lesbare Werkstattzeichnungen und Einzelteilansichten sind für eine sichere Planung und Fertigung unbedingt erforderlich. Die automatisierte und optimierte Erstellung/Verwaltung dieser wichtigen Unterlagen basiert in HiCAD auf modernsten Techniken und sorgt selbst bei ausgedehnten Stahlbaukonstruktionen für die schnelle Generierung übersichtlicher Fertigungsunterlagen - mit fertigungsgerechter Vermaßung und Beschriftung. HiCAD ermittelt automatisch die benötigte Anzahl an Zeichenblättern für die zu detaillierenden Stahlbauteile und verteilt die Fertigungsansichten mit praxisgerechten Logiken auf den Zeichnungen.

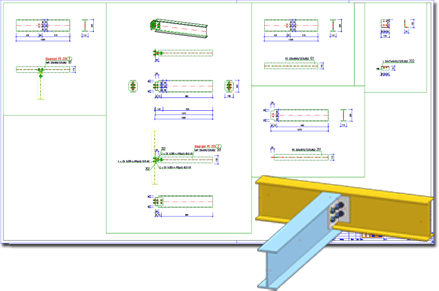

Beispiel einer Werkstattzeichnung (rechts das Ausgangsmodell)

Der Automatismus für Zeichnungsableitungen im Überblick:

Leistungsstarke Funktionalitäten zur Zeichnungsgenerierung + Verwaltung
Verwaltung aller Einzelteil-Ansichten in einer Ansichtsgruppe - einschließlich der ansichtsübergreifenden Parameter
Automatische, kollisionsfreie und Platz sparende Ausrichtung der Ansichten und Ansichtsgruppen sowie der Positionsnummern, Beschriftungen, Maße etc.
Ansichtsausrichtung entsprechend Einbaulage und senkrecht zu Schnitten
Automatische Aufteilung der Fertigungsansichten auf mehrere Zeichnungsblätter mit Zeichnungsrahmen
Automatische Teilebeschriftung mit Kollisionsvermeidung in komplexen Situationen
Automatische Integration von Baugruppen-Stücklisten in die Zeichnung
Integrierte Zeichnungserstellung für Kantbleche
Erzeugung vermaßter Schnittansichten für angeschweißte Teile
Tiefenbegrenzung für Schnitt- und Detailansichten
Individuelle Ansichten, Schnitte und Details
Individuell ergänzte Bemaßungen und Beschriftungen
Einblenden von Rasterachsen und assoziativer Achsbeschriftung
Einblenden der Bauteilumgebung mit flexibel konfigurierbaren Darstellungsparametern
Individuell konfigurierbare Bemaßungsregeln für jedes Maß der Werkstattzeichnung (außer bei allgemeinen Teilen)
Verwendungsart-abhängige Konfigurationen (z.B. für Träger, Stütze, Riegel, Geländer)
Schattierte Ansichten auch in der Zeichnung
Umfangreiche Möglichkeiten zur Nachbearbeitung und Ergänzung der Zeichnungen

All diese Vorteile gelten auch beim Einsatz der Stahlbau Zeichnungsverwaltung.
