Stahlbau Zeichnungsverwaltung - Neues in HiCAD 2013

Umbenennung der Registerkarte
Parameter für die Zeichnungsableitung im Konfigurationsmanagement
Konfiguration für BIM-PDM
Aktualisieren des Schriftfeldes (SP1)
Zeichnungsableitung (SP2)

Umbenennung der Registerkarte

Die Funktionen der Stahlbau Zeichnungsverwaltung finden Sie jetzt auf der Registerkarte Zeichnungsverwaltung. (SP1)

Parameter für die Zeichnungsableitung im Konfigurationsmanagement

Im Konfigurationsmanagement finden Sie die Einstellungen für die Zeichnungsableitung jetzt unter ... > Automatische Zeichnungsableitung anstatt unter > Allgemein.... Dies betrifft insbesondere den Parameter:

Vorhandene Ansichten neu anordnen beim Ergänzen von Ansichtsgruppen

Die Einstellungen für die Parameter

Erzeugung von Schnittansichten beim Aktualisieren PDM-verwalteter Szenen anpassen
Ansichten neuanordnen beim Aktualisieren PDM-verwalteter Szenen

finden Sie ebenfalls im Konfigurationsmanagement unter ...> Zeichnungsverwaltung > BIM-PDM.

Konfiguration für BIM-PDM

Zusätzliche Parameter für die Zeichnungsableitung beim Einsatz der BIM-Funktionalität finden Sie im Konfigurationsmanagement unter Zeichnungsverwaltung > BIM-PDM.

Aktualisieren des Schriftfeldes

Beim Aktualisieren des Schriftfeldes über die Datenbank mit der Funktion Schriftfeld aktualisieren (HELiOS) werden alle Datenbank-Attribute in das Schriftfeld geschrieben / aktualisiert. Das passiert automatisch auch beim Laden der Zeichnung in HiCAD und gilt auch für die Attribute

_SZNATTRRAS und

_SZNATTRRIN.

Diese Attribute (Positionsnummer der Baugruppe und Zeichnungsnummer der Baugruppen-Zeichnung ) sind standardmäßig Bestandteil des Schriftfeldes beim Nutzen der Stahlbau- Zeichnungsverwaltung. (SP1)

Zeichnungsableitung

Bei der Zeichnungsableitung kann als Zeichnungsziel jetzt auch in der Stahlbau Zeichnungsverwaltung die Option Pro Zeichnungsrahmen eine neue Szene gewählt werden. Für jeden Zeichnungsrahmen wird dann eine neue Szene angelegt. Die Szenen werden automatisch in demselben Verzeichnis abgelegt, in dem auch die Ausgangskonstruktion gespeichert ist. Der Dateiname setzt sich dabei zusammen aus dem Präfix CD und einer von HiCAD automatisch generierten, eindeutigen ID. (SP2)

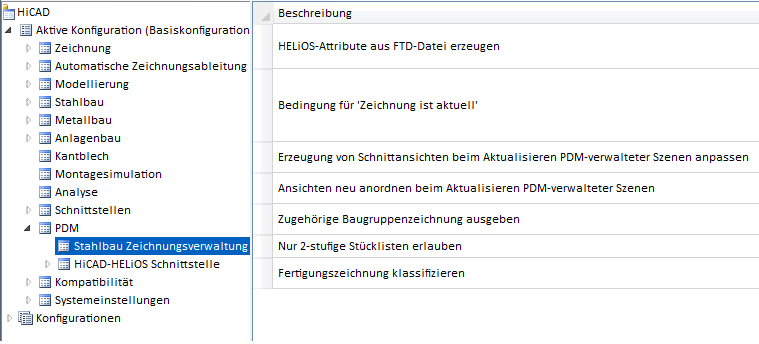

Sollen auch allgemeine 3D-Teile bei der Verwaltung von Zeichnungen berücksichtigt werden, d.h. die Verknüpfung Zeichnung aktuell bzw. Zeichnung nicht aktuell erhalten und darauf aufbauende BIM-Automatismen unterstützt werden, dann können Sie dies jetzt im Konfigurationsmanagement unter PDM > Stahlbau Zeichnungsverwaltung einstellen. (SP2)
