Katalogeditor - Neues in HiCAD 2013

• Indische Profile und Schrauben
• Österreichische Frankstahl-Profile
• Erweiterte Einstellungen (SP1)
• Übertragung nach HELiOS (SP1)
• Weitere Katalogerweiterungen (SP1 & SP2)
• Neue Verwendungsarten (SP2)
• Kataloge abgleichen (SP2)
• Einstellungen im Konfigurationsmanagement (SP2)
• Ankerschrauben (SP2)
• Neue Anlagenbau-Varianten für Rohr- und MSR-Bauteile (SP2)

Indische Profile und Schrauben

Die Kataloge für indische Profile unter HALBZEUGE > PROFILE sowie für Verbindungselemente unter VERBINDUNGSELEMENTE > SCHRAUBEN sind deutlich erweitert worden:

• IS 808...
• IS 3757
• IS 6623
• IS 6649

Österreichische Frankstahl-Profile

Neu sind die Kataloge für Frankstahl-Profile. Diese finden Sie im Katalog werksnormen >werksprofile > frankstahl.

Weitere Katalogerweiterungen

• Schrauben mit abgeflachtem Halbrundkopf mit Innensechskant und Bund nach Norm DIN EN ISO 7380-2:2011-11 (SP1)
• Blechschrauben nach DIN EN ISO 1479 (SP1)
• DIN EN ISO 14581, Senkkopfschraube mit Torx (SP1)
• Freistiche nach DIN DIN 509 sind um die Formen G und H ergänzt werden.
• Tellerfedern nach Norm DIN 2093 (Katalog VERBINDUNGSELEMENTE > FEDERN)
• Erweiterung der Sechskantschrauben DIN EN ISO 4016 (M6X16-4.6 bis M6-28)
• Scheiben DIN EN ISO 7094 (als Ersatz für DIN 440)

• Kupfer bzw. Kupferlegierung
  Unter Werkstoffe -> NE-Metalle -> KupferLEGIERUNGEN stehen jetzt Kupfer und Kupferlegierungen zur Verfügung. Die Spalten RM (Zugfestigkeit) und RE (Streckgrenze) sind hier nicht belegt, da die Daten stark von der Bauform / Ausführung abhängen.

• Sechskantschrauben mit Flansch DIN EN 1665 (alt DIN 6921)
• Flachrundschrauben DIN EN ISO 8677
• Spannstifte DIN EN ISO 8750
• Schrauben DIN EN ISO 14580
• Bohrschrauben DIN EN ISO 15481

• Flachkopfschrauben DIN 923 mit Schlitz und Ansatz (SP1)

• Im Katalog Anwender Verbindungselemente stehen Fassadenschrauben mit Zylinderkopf und Innensechskant zur Verfügung.
• Für Halbzeuge ist das Material Edelstahl 1.4301 ergänzt worden. (SP2)

Erweiterte Einstellungen

Neu im Menü Einstellungen ist die Funktion Tabellen im HiCAD nicht schließen. Sofern Ihr Rechner über genügend Speicherplatz verfügt, haben Sie mit dieser Einstellung die Möglichkeit, HiCAD zu beschleunigen. Ist die Einstellung aktiv, dann werden Normteil-Tabellen in HiCAD beim normalen Betrieb nicht mehr geschlossen, sondern bleiben stattdessen im Speicher. Dadurch lassen sich ca. 5 bis 6% Zeit sparen. (SP1)

Übertragung nach HELiOS

Für die Übertragung von Tabellen/Katalogen an die HELiOS-Teilestammverwaltung stehen weitere Funktionen zur Verfügung:

• Zu HELiOS übertragen, Neuanlagen ohne vorgegebene Sachnummern erlaubt
• Zu HELiOS übertragen, Neuanlagen nur mit vorgegebenen Sachnummern
• Zu HELiOS übertragen, keine Neuanlagen

Sie finden diese Funktionen sowohl in der Symbolleiste als auch in den Menüs mit den Tabellen- und Katalogfunktionen. (SP1)

Neue Verwendungsarten

Für den Stahl- und Metallbau stehen neue Verwendungsarten zur Verfügung:

Stahlbau - Baugruppen

Bezeichnung	CONFIGKEY
Rahmen	FRAME
Kreuzverband	CROSS_Bracing
Zusammenbauträger	ASSEMBLY_BEAM
Zusammenbaustütze	ASSEMBLY_COLUMN

Stahlbau - Blecharten

Bezeichnung	CONFIGKEY
Fußplatte	BASE-PLATE
Kopfplatte	TOP-PLATE
Steife	STIFFENER
Verstärkungsblech	REINFORCEMENT-PLATE

Stahlbau - Geländer

Bezeichnung	CONFIGKEY
Fußleiste	SKIRTING
Füllstab	WEBMEMBER
Füllung	FILLING
Geländer	RAILING
Geländersegment	RAILINGSEGMENT
Gurt	STRINGER
Handlauf	HANDRAIL
Knieleiste	KNEERAIL
Pfosten	POST

Metallbau - Elemente

Bezeichnung	CONFIGKEY
Deckschale	MC_COVERBAR
Gasket	MC_GASKET
Isolator	MC_ISOLATOR
Tragprofil	MC_PROFILE
Andruckprofil	MC_STRIP

Diese sind im Katalog Werksnormen > Verwendungsarten > Stahlbau bzw. Metallbau definiert. Zu den Verwendungsarten sind im Konfigurationsmanagement entsprechende Verwendungszweck-Konfigurationen für die Zeichnungsableitung vordefiniert. (SP2)

Kataloge abgleichen

Wenn Sie dieselben Kataloge und Tabellen wie andere Anwender verwenden, dann haben Sie die Möglichkeit, Ihre Kataloge an die der anderen Anwender anzupassen. Dies kann beispielsweise sinnvoll sein, wenn dort Datensätze verwendet werden, die in Ihrem Katalog nicht vorhanden sind, Sie diese Datensätze aber übernehmen wollen. Dazu steht im Kontextmenü für Kataloge die neue Funktion Katalog abgleichen zur Verfügung. (SP2)

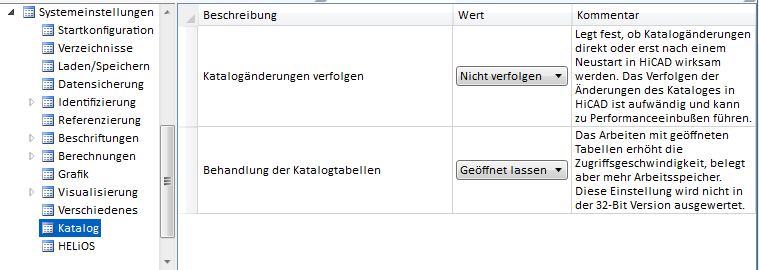

Einstellungen im Konfigurationsmanagement

Im Menü Einstellungen entfallen die Funktionen:

• Änderungen im HiCAD verfolgen und
• Tabellen im HiCAD nicht schließen.

Diese Einstellungen legen Sie jetzt über das Konfigurationsmanagement fest. (SP2)

Ankerschrauben

Im Katalog wurde das Gewicht der Ankerschrauben ergänzt. (SP2)

Neue Varianten für Rohr- und MSR-Bauteile

Ab HiCAD 2013 SP2 werden neue Anlagenbau-Varianten für

• WIKA Manometer,
• HILTI Rohrschellen sowie
• diverse Ermeto Rohrbauteile aus dem PARKER Katalog

in Form von Varianten-Archivdateien (VAA-Dateien) mitgeliefert. Wenn diese Bauteile verwendet werden sollen, müssen sie zunächst in die Datenbank bzw. den HiCAD-Katalog eingetragen werden. (SP2)

Neue Verbindungselemente

Neu im Katalog Verbindungselemente > Schrauben bzw. Muttern sind (SP2):

• Sechskantschrauben DIN_EN_14399-3 und

• Sechskantmuttern DIN_EN_14399-3.
