Geländer an HiCAD Industrietreppe (3D-STB)

Andockfenster Bauwesen-Funktionen > Stahlbau > Treppen+Geländer > Geländer > Geländer an HiCAD Industrietreppe

Mit dieser bauen Sie ein Geländer für eine gerade Treppe ein.

Nach Aufruf der Funktion fordert HiCAD Sie auf, ein Wangenprofil auf der zu generierenden Geländerseite zu identifizieren. Anschließend wird das Dialgofenster Geländer geöffnet. Über die Registerkarten

Handlauf + Pfosten
Füllung
Fußpunkt

bestimmen Sie die Parameter für das Geländer und seine Befestigung an der Treppe. Die zuletzt verwendeten Werte werden gespeichert und sind beim nächsten Aufruf der Funktion voreingestellt.

Geländer werden als Baugruppe mit der Sachnummer (Bezeichnung) GELAENDER eingebaut.

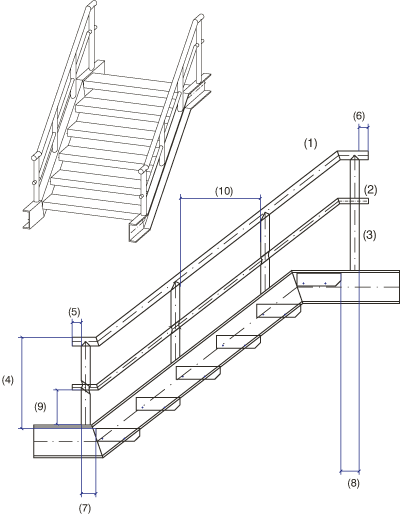

(1)	Handlauf	(6)	DXE Handlaufüberstand am Ende
(2)	Knielauf	(7)	DXPA Abstand 1. Pfosten -Stufe
(3)	Pfosten	(8)	DXPE Abstand letzter Pfosten - Stufe
(4)	HG Geländerhöhe	(9)	DXU Abstand Untergurt - Boden
(5)	DXA Handlaufüberstand am Anfang	(10)	FM Maximaler Füllabstand

So gehen Sie vor:

Wählen Sie Anfang und Ende des Handlaufs.
Bestimmen Sie, ob das Geländer ein- oder beidseitig der Treppe generiert werden soll.

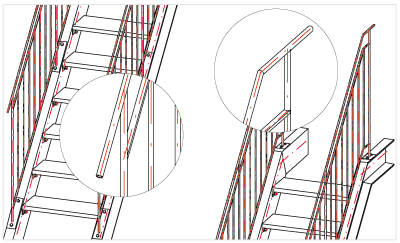

Handlaufanfang (links) und Handlaufende, beidseitiges Geländer

Legen Sie die Geländerparameter in den Registerkarten Handlauf + Pfosten, Füllung und Fußpunkt fest.
Haben Sie aller erforderlichen Angaben gemacht, dann verlassen Sie das Fenster mit OK.
