Gerade Treppe - Parameter (3D-STB)

Andockfenster Bauwesen-Funktionen > Stahlbau > Treppen+Geländer > Treppe

Mit den Treppenparametern auf der Registerkarte Gerade Treppen bestimmen Sie

• die Größe des An- und Austritts und die Höhe des Rohfußbodens,
• die Wangenart für den An- und Austritt,
• den Wangen- und Stufentyp,
• die Abstände zwischen Wangen und Stufen und die Unterschneidung sowie
• die Anzahl der Steigungen.

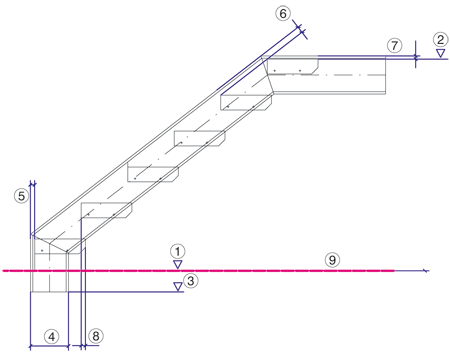

(1) Höhenkote Antritt, (2) Höhenkote Austritt, (3) Höhenkote Rohfußboden, (4) Höhe Wangenprofil, (5) A1 Oberkante Wange-Stufe,  (6) A2 Oberkante Wange-Stufe, (7) A3 Oberkante Wange-Stufe, (8) U1 Unterschneidung, (9) Fertigfußboden

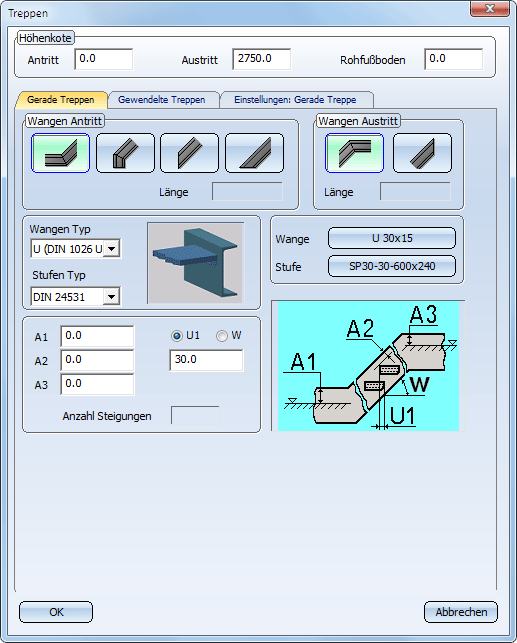

Die Registerkarte Gerade Treppen

• Höhenkote
  Geben Sie die Werte für den An- und Austritt ein. Wenn ein Fußbodenaufbau verwendet wird und daher ein Rohfußboden berücksichtigt werden soll, dann geben Sie auch diesen Wert ein. Die Werte für den Austritt und Antritt bestimmen die Treppenlauflänge. Diese ist das Maß von Vorderkante Antrittstufe bis Vorderkante Austrittstufe.

• Wangen Antritt/Austritt

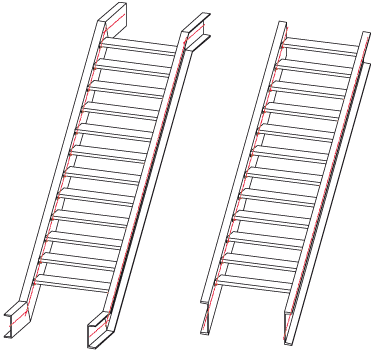

  Hier wählen Sie die Wangenart für den Antritt und den Austritt der Treppe. Klicken Sie einfach auf das entsprechende Symbol. Ist auf der Registerkarte Einstellungen: Gerade Treppe die Option ohne Treppenloch aktiviert, dann können Sie im Feld Länge die Größe des An- bzw. Austritts angeben.

• Wangen-  und Stufentyp
  Die Wange ist das Bauteil einer Treppe, das die Stufen trägt und den Lauf seitlich begrenzt. Sie können beim Wangentyp zwischen einem U-Profil und einem Breitflachstahl wählen. Die gewünschte Wangengröße legen Sie anschließend über die Auswahlliste fest, die Sie durch einen Klick auf die Wangenschaltfläche rechts aktivieren. Analog wählen Sie den Stufentyp und die Größe der Stufe.

• Abstände  und Unterschneidung
  In diesem Fensterbereich bestimmen Sie die Abstände zwischen Wangen und Stufen sowie die Unterschneidung.
• A1
  Senkrechter Abstand vom Fußboden zur Oberkante der Wange
• A2
  Direkter Abstand von der Oberkante einer Stufe zum oberen Wangenrand.
• A3
  Senkrechter Abstand vom Fußboden zur Oberkante der Wange.
• U1, W
  Die Treppe kann entweder durch Angabe der Unterschneidung U1 oder des Steigungswinkels W erzeugt werden. Aktivieren Sie den gewünschten Parameter, und geben Sie den Wert ein. Die Unterschneidung U1 ist dabei das waagerechte Maß, um das die Vorderkante einer Stufe über die Breite der Trittfläche der darunter liegenden Stufe vorspringt. Sie sollte mindestens 3 cm betragen. Der Steigungswinkel W ergibt sich der aus der Stufenbreite, der Anzahl der Steigungen und der Treppenhöhe. Bei Angabe des Steigungswinkels W ergibt sich die Unterschneidung aus der Stufenbreite, der Anzahl der Steigungen und der Treppenhöhe.

• Anzahl Steigungen
  Dieser Wert bestimmt die Anzahl der Steigungen. Er wird nur dann ausgewertet, wenn auf der Registerkarte Einstellungen: Gerade Treppe die Checkbox Steigungsdaten nach Norm inaktiv ist. Bei Eingabe von 0 oder 1 (keine Stufen) wird im Dialogfenster Steigungsvarianten automatisch die Anzahl der Steigungen ermittelt, die dem Mittelmaß der Schrittmaßregel (2s+a=620) am nächsten kommt.
