Gewendelte Treppe - Parameter (3D-STB)

Andockfenster Bauwesen-Funktionen > Stahlbau > Treppen+Geländer > Treppe

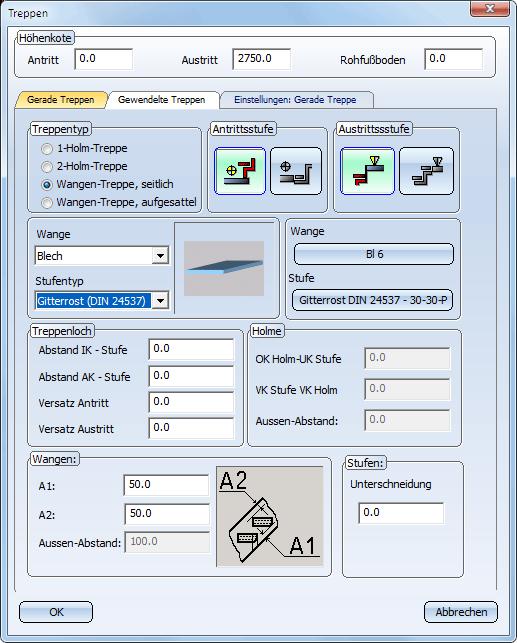

Auf der Registerkarte Gewendelte Treppe legen Sie die Treppenparameter fest. Dies sind:

die Höhenkote für den Antritt, den Austritt und den Rohfußboden
der Treppentyp,
die Art des An- und Austritts,
der Wangen- und Stufentyp,
Angaben zum Treppenloch sowie zu den Holmen, Wangen und Stufen.

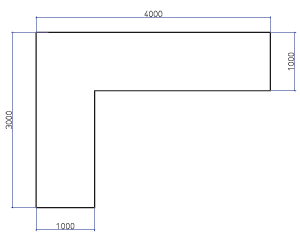

In der nachfolgenden Beschreibung wird die abgebildete Skizze als Treppenloch verwendet.

Höhenkote
Geben Sie die Werte für den Antritt und Austritt ein. Soll ein Rohfußboden berücksichtigt werden - beim Rohbau ohne den eigentlichen Fußbodenaufbau -, dann geben Sie auch diesen Wert ein. Die Werte für den Austritt und Antritt bestimmen die Treppenlauflänge. Diese ist das Maß von Vorderkante Antrittstufe bis Vorderkante Austrittstufe.
Treppentyp und An-/Austrittsstufe
Bei gewendelten Treppen haben Sie die Wahl zwischen vier verschiedenen Treppentypen, die Sie durch Aktivierung der entsprechenden Option auswählen.

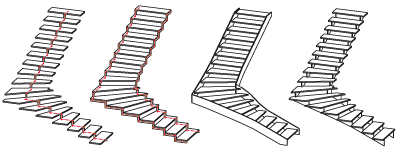

Von links nach rechts: 1-Holm-Treppe, 2-Holm-Treppe, Wangentreppe seitlich, Wangen-Treppe aufgesattelt

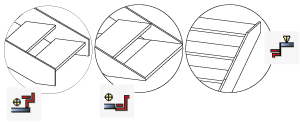

Sowohl für den Antritt als auch den Austritt stehen zwei verschiedene Varianten zur Verfügung. Die jeweils aktive Variante wird als farbiges Symbol dargestellt.

Wangen- und Stufentyp
Hier wählen Sie den Wangentyp aus. Die Wange ist das Bauteil einer Treppe, das die Stufen trägt und den Lauf seitlich begrenzt. Die Maße des Wangenbleches Sie anschließend über die Auswahlliste fest, die Sie durch einen Klick auf die Schaltfläche rechts aktivieren.

Analog wählen Sie den Stufentyp und die Größe der Stufe. Unterstützte Stufentypen sind Bleche und die Gitterroststufen aus dem Normteilkatalog Stahlbau-Normteile > Gitterroststufen > DIN24531.

Treppenloch, Holme, Wangen und Stufen
Hier legen Sie die Abstände zwischen Wangen und Stufen, die Unterscheidung, den Versatz am An- und Austritt etc. fest. Im Einzelnen sind dies:

Treppenloch

Abstand Innenkante-Stufe (1)
Abstand Außenkante-Stufe (2)
Versatz am Antritt (3) und am Austritt (4)

Holme

Abstand Oberkante Holm – Unterkante Stufe (5)
Abstand Vorderkante Stufe – Vorderkante Holm (6)
Außenabstand (7)

Stufen-Unterschneidung (8)

Wangen

Direkter Abstand von der Unterkante einer Stufe zum unteren Wangenrand (A1)
Direkter Abstand von der Oberkante einer Stufe zum oberen Wangenrand (A2, Wangen-Treppe, seitlich)
Abstand der Außenkante einer Wange zur Außenkante einer Stufe (Außenabstand, Wangen-Treppe, aufgesattelt)

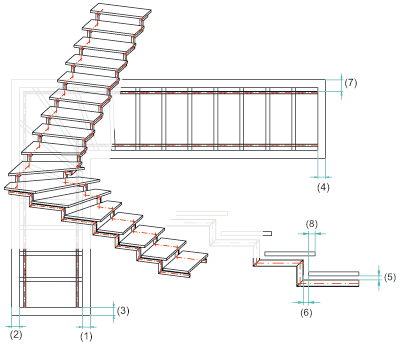

Parameter für Treppenloch, Holm und Stufe
Links: Axonometrie + Draufsicht, Rechts: Ausschnitt Seitenansicht

Wenn Sie alle Treppenparameter eingegeben haben, verlassen Sie die Registerkarte Gewendelte Treppe mit OK. Identifizieren Sie dann den An- und Austritt des Treppenloches.
