Glaseinbau (3D-STB)

• Glaseinbau aus Profil-Glaspunkten
• Glas aus Skizze

Glaseinbau aus Profil-Glaspunkten

Stahlbau > Blech neu >Glas

Mit dieser Funktion bauen Sie Glas in einen Rahmen ein. Der Einbau kann ein- oder doppelseitig erfolgen. Voraussetzung ist, dass Glaspunkte gesetzt sind, die die Glasdicke definieren. Zur Erstellung des Rahmens werden Baureihenprofile verwendet.

Auch Glasscheiben für nicht geschlossene Profilrahmen lassen sich automatisch erzeugen. Dazu steht unter Positionierung/Detaillierung > Verwaltung die Funktion Einstellungen für den Glaseinbau zur Verfügung, mit der Sie festlegen, wie das Schließen der offenen Enden erfolgen soll.

• Endpunkte bis Schnittpunkt verlängern

Die virtuellen Glaskanten werden bis zum theoretischen Schnittpunkt verlängert. (Defaulteinstellung nach jedem Neustart von HiCAD)

• Endpunkte direkt verbinden

Diese Option ermöglicht den Glaseinbau für nicht geschlossene Profilrahmen. Die offenen Endpunkte der virtuellen Glaskanten werden hier mit zusätzlichen virtuellen Glaskanten direkt verbunden. Der offene Rahmen muss jedoch eine eindeutige, sinnvolle Konturerzeugung zulassen. Zwei in einer Ebene liegende Profile, die sich nicht schneiden müssen, sind also zulässig, während eine Profilgruppe in Form eines "H" oder "T" unzulässig ist. In solchen Fällen verwenden Sie die Funktion Glas aus Skizze.

Beim Glaseinbau werden die Defaulteinstellungen der Funktion Defaultglas verwendet. Ist eine Verwendung dieser Einstellungen nicht möglich, weil beispielsweise die durch die Glaspunkte vorgegebene Glasdicke unter- oder überschritten wird, dann wird das Dialogfenster Glas-Aufbau angezeigt. Sie haben dann die Möglichkeit, die Werte zu korrigieren oder neue Glasscheiben zu definieren.

Baureihenprofile für den Rahmen anlegen

Um den Glaseinbau automatisch durchführen zu können, muss der Querschnitt des verwendeten Baureihenprofils als 2D-Teil (Figur) oder als 2D-DXF-Datei vorliegen und bestimmte Voraussetzungen erfüllen.

1. 2D-Elemente, die für das Profil nicht berücksichtigt werden sollen, sind einem Nebenteil mit dem Namen 2D zusammengefasst.
2. Die Elemente für die einfache Profildarstellung liegen im Nebenteil SIMPLE.
3. Die Elemente für die exakte Profildarstellung liegen im Nebenteil EXACT.

• Ausklinkkonturen müssen in einem Nebenteil CUTOUT liegen.

1. Glaspunkte müssen in einem Nebenteil GLASS definiert sein.

Für den automatischen Glaseinbau muss zusätzlich ein Nebenteil GLASS angelegt werden, das nur aus isolierten Punkten – den Glaspunkten – besteht. Diese Punkte definieren die Glasdicke und den Abstand von der Achse. Darüber hinaus geben Sie auch die Richtung der Geometrieverschiebung bei variabler Glasdicke vor.

Den isolierten Punkten für den Glaseinbau müssen eindeutige Punktnummern zugewiesen werden. Beim einseitigen Glaseinbau müssen die Glaspunkte 10,11,12   und beim doppelseitigen Einbau zusätzlich die Glaspunkte 20,21,22 definiert werden. Bitte halten Sie diese Bezeichnung unbedingt ein, da HiCAD die Glaspunkte sonst nicht ermitteln kann.

Vorgehensweise

1. Erstellen oder laden Sie die 2D-Kontur für das Baureihenprofil.
2. Legen Sie ein neues Nebenteil der 2D-Baugruppe mit dem Namen GLASS an.
3. Aktivieren Sie das Nebenteil GLASS, um die Glaspunkte zu setzen.
4. Aktivieren Sie auf der Registerkarte 2D-Geometrie unter Tools > Sonstiges die Funktion Punkt neu.
5. Bestimmen Sie die drei Glaspunkte für den einseitigen Einbau und – falls gewünscht – die drei Punkte für den doppelseitigen Einbau.

Isolierte Punkte werden in der Konstruktion durch einen kleinen Kreis symbolisiert. Ist dies nicht der Fall, dann überprüfen Sie die Sichtbarkeitseinstellungen. Aktivieren Sie dazu unter Konstruktion > Sonstiges > Sichtbarkeit die Funktion Ein-/ausblenden über Elementart. Das Symbol für isolierte Punkte muss hier aktiv (farbig) sein.

6. Nach der Bestimmung der Glaspunkte müssen Sie diesen Punkten eine Punktnummer zuordnen. Dazu verwenden Sie die Funktion Punktnummer vergeben unter 2D-Geometrie > Tools > Sonstiges. Die Glaspunkte für den einseitigen Glaseinbau müssen die Punktnummern 10,11,12, die für den doppelseitigen Einbau die Nummern 20,21,22 tragen.
7. Nach der Zuordnung der Punktnummern können Sie die 2D-Kontur wieder als 2D-Teil (*.FIG) abspeichern. Bitte vergewissern Sie sich vorher, dass die Baugruppe aktiv ist.

Beispiel

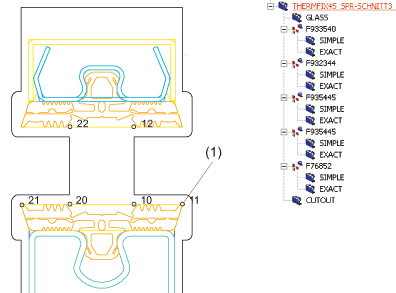

2D-Figur mit Glaspunkten (1)  für ein Baureihenprofil der Fa. Forster (Ausschnitt)

Glas in Rahmen einbauen

Ist ein geschlossener Rahmen aus Baureihenprofilen mit Glaspunkten vorhanden, dann können Sie den Glaseinbau mit der Funktion Glaseinbau automatisch starten.

1. Identifizieren Sie die Profile, die das Glas umschließen sollen.
2. Beenden Sie die Auswahl mit ESC (mittlere Maustaste). Achten Sie darauf, dass Sie auch das komplette Profil auswählen. Identifizieren Sie die Profile über die Profilachse oder wählen Sie ggf. als Identifizierungsmodus den Gruppenfang.

Das Glas wird als Hauptteil mit der Sachnummer (Bezeichnung) GLAS nn in die Teilestruktur eingefügt, wobei nn die Glasdicke ist, die durch die in der 2D-Figur vergebenen Glaspunkte definiert ist.

Das Beispiel zeigt einen Rahmen aus Baureihenprofilen der Fa. Forster, in den automatisch das Glas eingebaut worden ist.

Beispiel

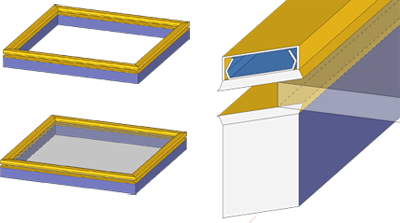

Links: Rahmen mit automatisch eingebautem Glas, Rechts: Ausschnitt Glas im Rahmen (Profil Firma Forster)

Glas aus Skizze

Stahlbau > Blech neu > Glas > Glas aus Skizze

Mit dieser Funktion lassen sich Ein- oder Mehrfachverglasungen aus in der Konstruktion vorhandenen Skizzen ableiten. Dabei kann auch die Beschichtungsseite gewählt werden.

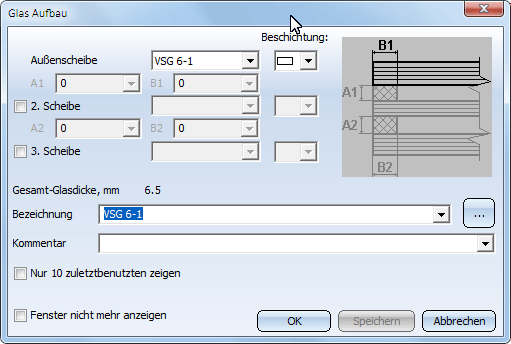

Nach dem Aufruf der Funktion Glas aus Skizze wird das Dialogfenster Glasaufbau angezeigt.

Hier können Sie eigene Konfigurationen für den Glasaufbau definieren oder die von der ISD mitgelieferten Konfigurationen verwenden. Die Konfigurationen werden im Katalog WERKSNORMEN > GLASSCHEIBEN in der Tabelle GLASSCHEIBEN ISD verwaltet.

Verwenden der ISD Standard-Konfigurationen

Um eine von der ISD mitgelieferten Konfigurationen zu verwenden, klicken Sie auf die Schaltfläche und wählen die gewünschte Konfiguration aus. Die dort vordefinierten Einstellungen werden anschließend im Dialogfenster angezeigt.

Definieren eigener Konfigurationen

Hier legen Sie Ihre individuellen Einstellungen selbst fest.

Zunächst bestimmen Sie durch Aktivierung der entsprechenden Checkboxen, ob die Verglasung aus einer oder mehreren Scheiben bestehen soll. Für jede Scheibe können Sie dann in der Listbox die gewünschte Glasart bestimmen. Die zur Verfügung stehenden Glasarten sind im Katalog WERKSTOFFE > GLAS definiert. Im Feld Beschichtung wird die für diese Glasart im Katalog definierte Beschichtungsart angezeigt. Ist der Glasart dort die Beschichtungsart einseitig zugeordnet, dann können Sie hier wählen, ob die Beschichtung oben oder unten erfolgen soll.

Wird im Feld Beschichtung das Zeichen angezeigt, dann bedeutet dies, dass der gewählten Glasart keine Beschichtungsart zugeordnet ist.

Bei Mehrfachverglasungen bestimmen Sie in den Feldern A1/B1 bzw. A2/B2 den Abstand zwischen den Scheiben:

Die Gesamtglasdicke wird von HiCAD automatisch ermittelt und im Dialogfenster angezeigt.

Um Ihre Konfiguration zu speichern, tragen Sie den Namen der Konfiguration in das Feld Bezeichnung ein und klicken dann auf Speichern.

Um das Glas mit den aktuellen Einstellungen einzubauen, beenden Sie das Dialogfenster mit OK.

HiCAD fordert Sie auf, die Skizze für das Glas auszuwählen. Soll die Skizze nach dem Glaseinbau gelöscht werden, dann bestätigen Sie die Kontrollabfrage mit Ja. Wollen Sie die Skizze erhalten, wählen Sie Nein.

HiCAD blendet eine Vorschau des Glases ein und fordert Sie nun auf einen Passpunkt auf dem Glas zu bestimmen.Zur Glaskennung wird zusätzlich ein "Glaskreuz" angezeigt. Bestimmen Sie nun einen Punkt auf dem Glas und legen Sie die Lage dieses Punktes in der Konstruktion fest.

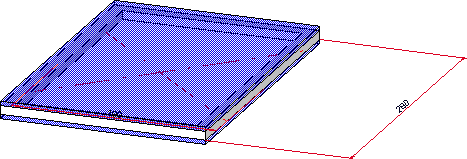

Glas mit Glaskennung

Sie können anschließend weitere Gläser einbauen oder die Funktion mit der mittleren Maustaste beenden.

Mit der Funktion erzeugte Glasobjekte erhalten als Sachnummer den Namen der verwendeten Konfiguration. Die Teileart ist Glasscheiben.

Achtung:

Die Zuordnung von Beschichtungsarten erfolgt im Katalog WERKSTOFFE > GLAS in der Tabelle GLASARTEN. Dort steht dazu die Spalte COATING zur Verfügung. Um einer Glasart eine Beschichtungsart zuzuordnen, doppelklicken Sie in das entsprechende Feld und wählen die Art der Beschichtung in der Listbox aus.

Vergessen Sie nicht, die Tabelle anschließend zu speichern. Ausführliche Informationen zur Bearbeitung von Katalogen und Tabellen finden Sie in der Online-Hilfe des Katalogeditors.

Hinweise:

• Sollen nur die zehn zuletzt benutzen Konfigurationen in der Listbox angezeigt werden, dann aktivieren Sie die entsprechende Checkbox.
• Soll das Dialogfenster beim Aufruf der Funktion nicht angezeigt werden, dann aktivieren Sie die entsprechende Checkbox. In diesem Fall werden beim Aufruf der Funktion die zuletzt verwendeten Einstellungen für den Glaseinbau verwendet. Das Dialogfenster wird erst nach einem Aufruf der Funktion Einstellungen > Glaseinbau > Defaultglas wieder angezeigt.
• Darstellung und Position der Glaskennung lassen sich in der Datei STB_PARAMETER.DAT einstellen:

---> Representation: - ---> Darstellung:
=================
Display glass id (cross in the glass centre of gravity) (0 = no, 1 = yes) : - Glaskennung darstellen (Kreuz im
Glasschwerpunkt) (0 = nein, 1 = ja) :
1
Cross size for glass id: - Kreuzgrösse für Glaskennung:
200.

---> Representation: - ---> Darstellung:
=================
Position of glass id (0 = centre, 1 = outside, -1 = inside, 2 = inside and outside) : - Position der Glaskennung (0 = Glasmitte, 1 = Glasaußenseite, -1 = Glasinnenseite, 2 = Glasaußen- und Glasinnenseite):
0
