Andockfenster Bauwesen-Funktionen > Stahlbau > Anschlüsse > Stirnseite an Steg-/Flanschseite > Rohranschluss (1501)
Mit dieser - auf einer Designvariante basierenden - Funktion lässt sich ein Rohr an ein Profil anschließen.
Nach dem Aufruf der Funktion fordert HiCAD Sie auf, zuerst das anzuschließende Rohr zu identifizieren und dann das Profil, an das angeschlossen werden soll.
Anschließend wird das Dialogfenster Rohranschluss 1 Rohr angezeigt.
Konfigurationen für Rohranschlüsse lassen sich speichern, sodass Sie jederzeit wieder auf Ihre individuellen Konfigurationen zugreifen können.
Die Konfiguration des Rohranschlusses erfolgt über die Registerkarten des Dialogfensters.
Ausgewählte Teile
Hier werden Ihnen Informationen zu den zuvor identifizierten Teile (Rohr und Profil) angezeigt, beispielsweise Art des Profils, Material, Abmessungen etc. Eingaben und Änderungen sind hier nicht möglich.

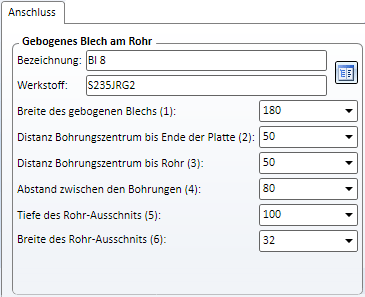

Anschluss
In diesem Bereich bestimmen Sie das gebogene Blech für das Rohr. Durch einen Klick auf das Symbol
können Sie den Blechtyp und das Material direkt im entsprechenden Normteilkatalog auswählen.
In den Eingabefeldern darunter geben Sie die Parameter für das Blech an.

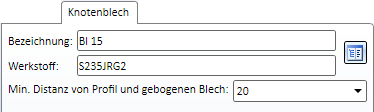

Knotenblech
Auf dieser Registerkarte bestimmen Sie das Knotenblech für das Profil.
Die Knotenbleche werden der Baugruppe des Profils zugeordnet.

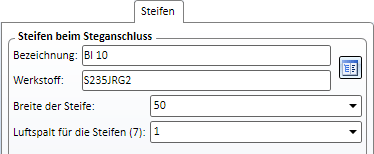

Steifen
Hier bestimmen Sie Typ, Material und Größe der Steifen für den Steganschluss. Darüber hinaus können Sie den Luftspalt der Steifen festlegen.

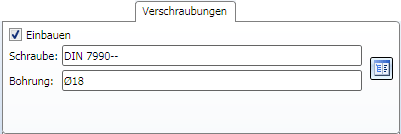

Verschraubung
Hier legen Sie fest, wie das gebogene Blech und das Knotenblech miteinander verschraubt werden sollen.
Um die gewünschte Verschraubung festzulegen, klicken Sie auf das Symbol und wählen Sie im Dialogfenster Schraubenverbindung die gewünschten Komponenten. Die Zusammenstellung der Schraubverbindung erfolgt analog zur 3D-Funktion Verschraubung.

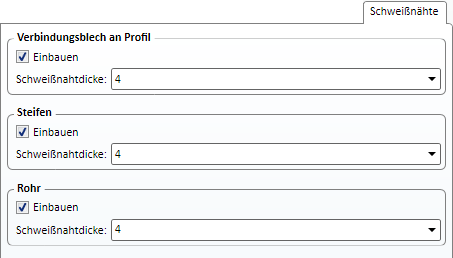

Schweißnähte

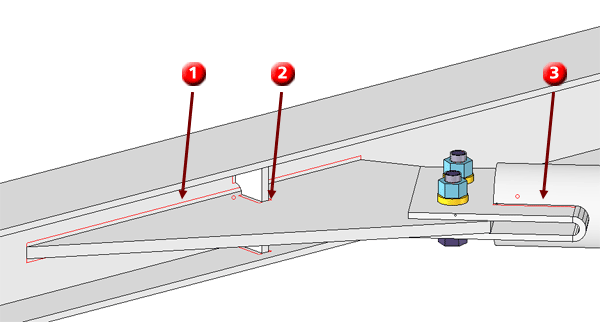

Auf dieser Registerkarte legen Sie fest, ob für das Verbindungssblech am Profil (1), für die Steifen (2) und Rohre (3) auch die Schweißnähte erzeugt werden sollen. Sollen die Schweißnähte mit eingebaut werden, dann aktivieren Sie die jeweilige Checkbox und geben Sie die Schweißnahtdicke ein.
Haben Sie alle erforderlich Daten eingegeben, dann kann der Rohranschluss eingebaut werden. Bei Wahl von Übernehmen wird der Anschluss eingebaut, das Dialogfenster bleibt jedoch - im Unterschied zu OK - geöffnet. Wenn Sie das Dialogfenster mit Schließen verlassen wird die Funktion ohne Einbau bzw. ohne Änderung des Anschlusses abgebrochen.
Das Knotenblech und die Steifen sowie die Schweißnähte werden der Baugruppe des Profils zugeordnet, das gebogene Blech und die Verschraubung der Baugruppe des Rohrs.
Verwandte Themen
Anschlüsse + Varianten (3D-STB) • Dialogfenster für Anschlüsse - Typ I (3D-STB) • Das Katalogsystem für Anschlüsse + Varianten (3D-STB)
Version 1702 - HiCAD Stahlbau | Ausgabedatum: 9/2012 | © Copyright 2012, ISD Software und Systeme GmbH

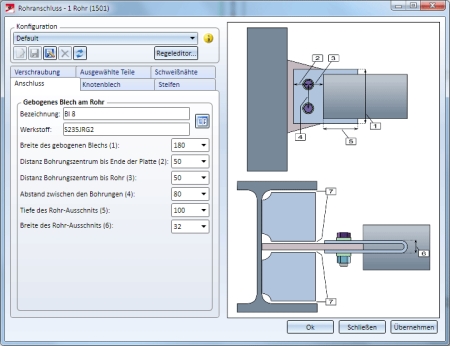

Das Dialogfenster Rohranschluss 1 Rohr
