Kreuzverband (3D-STB)

Andockfenster Bauwesen-Funktionen > Stahlbau > Anschlüsse > Steg/Flansch an Steg/Flansch > Kreuzverband (1601)

Mit dieser -auf einer Designvariante basierenden - Funktion lassen sich zur Aussteifung zwischen zwei vorhandene Stützen Kreuzverbände einbauen.

Nach dem Aufruf der Funktion fordert HiCAD Sie auf, die beiden Profile (Stützen) zu identifizieren, zwischen denen der Kreuzverband eingebaut werden soll. Beachten Sie dabei bitte:

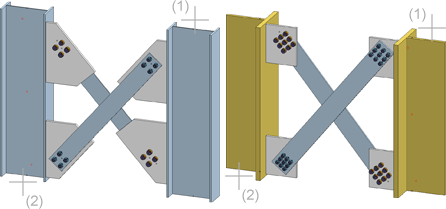

Die Profile müssen auf sich diagonal gegenüberliegenden Seiten identifiziert werden.
Die beiden Profile in einer Ebene müssen in einer Ebene liegen.

Anschließend wird das Dialogfenster Kreuzverband angezeigt.

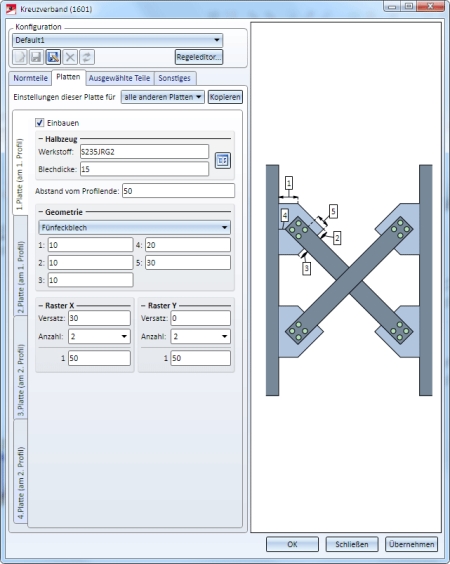

Das Dialogfenster Kreuzverband

Konfigurationen verwalten

Konfigurationen für Kreuzverbände lassen sich speichern, sodass Sie jederzeit wieder auf Ihre individuellen Konfigurationen zugreifen können.

Folgende Funktionen und Informationen stehen Ihnen zur Verwaltung der Konfigurationen zur Verfügung:

	Umbenennen der aktuellen Konfiguration
	Speichern der Konfiguration
	Speichern der Konfiguration unter einem andern Namen
	Löschen der Konfiguration
	Zurücksetzen der Eingabefelder auf den zuletzt in der Konfiguration gespeicherten Stand.
	Hinweis darauf, dass die aktuelle Konfiguration geändert, aber noch nicht gespeichert wurde.

Um eine Konfiguration zu laden, wählen Sie diese einfach in der Listbox aus.

Um eine neue Konfiguration zu erstellen, laden Sie eine bereits vorhandene Konfiguration. Speichern Sie diese unter einem anderen Namen und ändern Sie dann diese Kopie.

Mehr zur Konfiguration

Mit dem Regeleditor lassen sich kundenspezifische Konfigurationen definieren - unter Berücksichtigung stahlbauspezifischer Normen und Konstruktionsrichtlinien (Regeln). Dieser Regeleditor erfordert Programmierkenntnisse und sollte daher nur von Anwendern mit entsprechender Erfahrung verwendet werden.

Kreuzverband konfigurieren

Die Konfiguration des Kreuzverbandes erfolgt über die Registerkarten des Dialogfensters.

Ausgewählte Teile

Hier werden Ihnen auf den Registerkarten 1. Profil und 2. Profil Informationen zu den zuvor identifizierten Profilen (Stützen) angezeigt, beispielsweise Art des Profils, Material, Abmessungen etc. Eingaben und Änderungen sind hier nicht möglich.

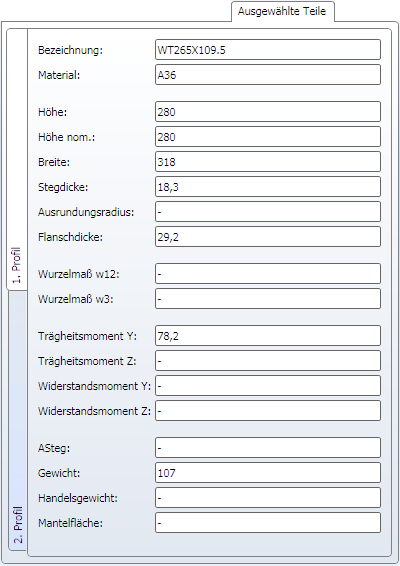

Registerkarte Ausgewählte Teile

Normteilee

In diesem Bereich bestimmen Sie die Profile des Kreuzverbandes. Darüber hinaus legen Sie fest, wie die Verbandsprofile und Platten miteinander verschraubt werden sollen. Soll keine Verschraubung eingebaut werden, dann deaktivieren Sie einfach die zugehörige Checkbox.

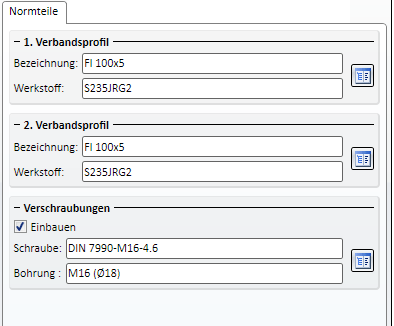

Registerkarte Normteile

Zulässige Profiltypen sind U- und L-Profile sowie Flachstähle. Durch einen Klick auf das Symbol lassen sich sowohl das Profil als auch das Material direkt in den entsprechenden Normteilkatalogen auswählen.

Um die gewünschte Schraubenverbindung festzulegen, klicken Sie auf das Symbol und wählen Sie im Dialogfenster Schraubenverbindung die gewünschten Komponenten.

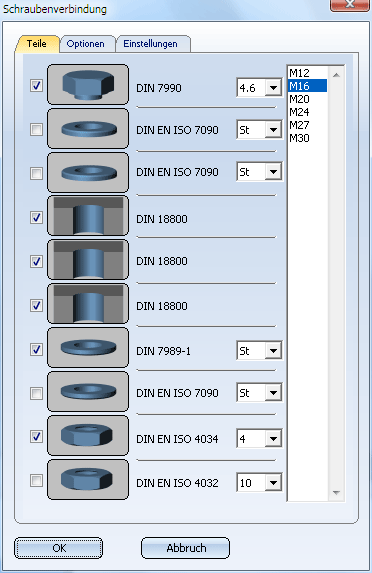

Schraubenverbindung

Die Zusammenstellung der Schraubverbindung erfolgt analog zur 3D-Funktion Verschraubung.

Platten

Auf dieser Registerkarte bestimmen Sie, ob und - wenn ja - welche Platten an den Verbandsprofilen verwendet werden sollen. Soll eine Platte nicht eingebaut werden, dann deaktivieren Sie einfach die zugehörige Checkbox Einbauen.

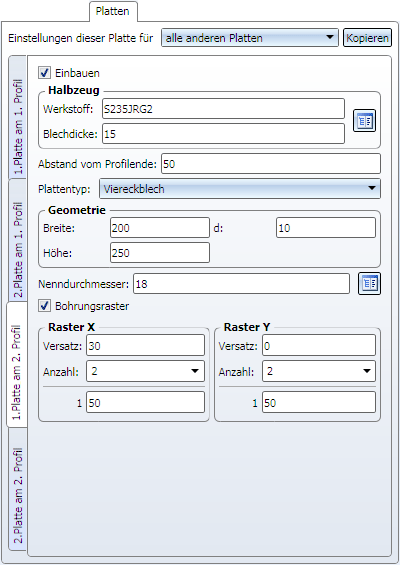

Registerkarte Platten

Für beide Verbandsprofile sind - jeweils für die 1. und 2. Platte - folgende Angaben möglich:

Halbzeug (Typ, Material und Dicke des Bleches)

Durch einen Klick auf das Symbol lassen sich diese Daten direkt in den entsprechenden Normteilkatalogen auswählen.
Abstand vom Profilende

Dieser Wert bestimmt den Abstand zwischen der Oberkante des Bleches und dem Ende des Stützenprofils, an die das Blech angeschlossen wird.
Plattentyp / Geometrie
Sie haben hier die Wahl zwischen einem Fünfeck- und einem Viereckblech. Nach der Wahl des Blechtyps geben Sie die gewünschten Abmessungen unter Geometrie ein.


Viereckblech	Fünfeckblech

Bohrungsdurchmesser
Hier legen Sie den Nenndurchmesser für die Bohrungen fest. Dies ist für das Bohrungsraster und die Verschraubung relevant.
Bohrungsraster
Das Bohrungsraster bestimmt die Anordnung der Verschraubung.
X- und Y-Versatz (Abstand zum Schwerpunkt des Profils)
Anzahl der Bohrungen in X- und Y-Richtung sowie deren Abstand zueinander. Wenn alle Bohrungen einer Richtung denselben Abstand haben sollen, dann können Sie die Eingabe auch vereinfachen. Tragen Sie den Abstandswert einfach in das Eingabefeld Alle ändern ein.

Sie können die Einstellungen der aktuellen Registerkarte für andere Platten übernehmen. Dazu wählen Sie oben auf der Registerkarte in der Listbox Einstellung dieser Platte die gewünschte Option aus und klicken dann auf die Schaltfläche Kopieren.

Sonstiges

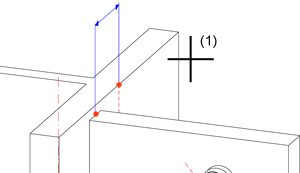

Hier haben Sie die Möglichkeit, den Abstand von der Profilachse anzugeben. Dieser Wert bestimmt den Einbaupunkt des ersten Bleches am zuerst identifizierten Stützenprofil.

Registerkarte Sonstiges

Haben Sie alle erforderlich Daten eingegeben, dann kann der Kreuzverband eingebaut werden. Bei Wahl von Übernehmen wird der Kreuzverband eingebaut, das Dialogfenster bleibt jedoch - im Unterschied zu OK - geöffnet. Wenn Sie das Dialogfenster mit Schließen verlassen wird die Funktion ohne Einbau bzw. ohne Änderung des Kreuzverbandes abgebrochen.

Hinweise:

Wenn Sie rechs im Vorschaubild des Dialogfensters mit der Maus auf eine Komponente klicken, wird automatisch die entsprechende Registerkarte aufgeklappt.
Das erste identifizierte Stützenprofil bildet zusammen mit den Blechen und Verschraubungen für dieses Profil eine Baugruppe. Alle anderen Komponenten des Kreuzverbandes werden als Hauptteile eingebaut.
