Allgemeiner Stirnplattenanschluss doppelseitig (3D-STB)

Andockfenster Bauwesen-Funktionen > Stahlbau > Anschlüsse > Stirnseite an Steg-/Flanschseite > Stirnplatte > Allgemeiner Stirnplattenanschluss doppelseitig (1322)

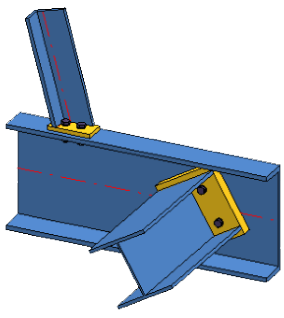

Mit dieser Funktion schließen Sie zwei Profile mit geschraubten Stirnplattenanschlüssen - mit oder ohne Steifen - an ein drittes Profil an. Der Anschluss kann dabei sowohl an Steg als auch an Flansch erfolgen. Je nach Einbausituation werden die angeschlossenen Profile automatisch ausgeklinkt. Darüber hinaus lassen sich auf Wunsch auch direkt die Schweißnähte einfügen und beschriften.

Der Anschluss kann sowohl benutzerdefiniert als auch über vordefinierte, in HiCAD integrierte DAST-Tabellen konfiguriert werden.

Identifizieren Sie das erste anzuschließende Profil.
Identifizieren Sie das zweite anzuschließende Profil.
Identifizieren Sie das Profil, an das angeschlossen wird.
Das Dialogfenster für den Stirnplattenanschluss wird angezeigt.

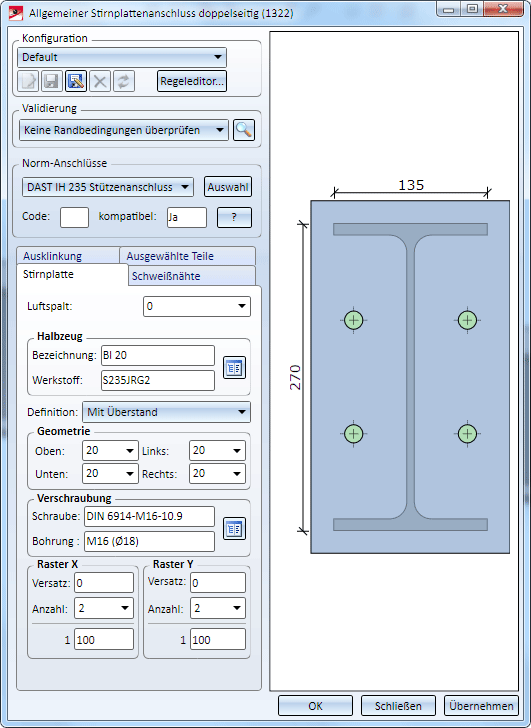

Dialogfenster Allgemeiner Stirnplattenanschluss doppelseitig (1322)

Die Konfiguration des Strinplattenanschlusse erfolgt über die Registerkarten des Dialogfensters.

Haben Sie alle erforderlich Daten eingegeben, dann kann die Stirnplatte eingebaut werden. Bei Wahl von Übernehmen wird die Platte eingebaut, das Dialogfenster bleibt jedoch - im Unterschied zu OK - geöffnet. Wenn Sie das Dialogfenster mit Schließen verlassen, wird die Funktion ohne Einbau bzw. ohne Änderung der Platte abgebrochen.

Hinweise:

Die Stirnplatte und Verschraubung werden jeweils der Baugruppe des anzuschließenden Profils zugeordnet. Ist eine solche Baugruppe noch nicht vorhanden, dann wird sie erzeugt und enthält das Profil, die Stirnplatte und die Verschraubung. Erfolgt die Generierung der Platte mit Schweißnähten, wird der Baugruppe außerdem ein Teil mit dem Namen Schweißnaht zugeordnet. Die Steifen werden der Baugruppe des Profils zugeordnet, an das angeschlossen wird.
Wenn Sie das Dialogfenster mit Schließen verlassen wird der Stirnplatteneinbau abgebrochen. Bei Wahl von Übernehmen wird die Platte eingebaut, das Dialogfenster bleibt jedoch - im Unterschied zu OK - geöffnet.
Die Schweißnahtfahnen werden im Dialog nur definiert, aber nicht automatisch in die Konstruktion eingefügt. Zum Einfügen der Fahnen, klicken Sie die Schweißnaht nachträglich mit der rechten Maustaste an, wählen im Kontextmenü die Funktion Schweißnahtfahne einfügen und bestimmen dann den Anfangspunkt der Fahne durch Identifizierung eines Punktes oder einer Kante.

Konfigurationen verwalten

Konfigurationen für Stirnplattenanschlüsse lassen sich speichern, sodass Sie jederzeit wieder auf Ihre individuellen Konfigurationen zugreifen können.

Mehr zur Konfiguration

Stirnplattenanschluss konfigurieren

Die Konfiguration des Strinplattenanschlusse erfolgt über die Registerkarten des Dialogfensters:

Ausgewählte Teile,
Stirnplatte,
Steifen,
Ausklinkung und
Schweißnähte.

Ausgewählte Teile

Hier werden Ihnen Informationen zu den zuvor identifizierten Profilen angezeigt, beispielsweise die Art des Profils, das Material, die Abmessungen etc. Eingaben und Änderungen sind hier nicht möglich.

Stirnplatte

In diesem Bereich bestimmen Sie Typ und Größe der Platte, die Ausrichtung der Platte zum Profil sowie den Typ der Bohrung und das Bohrungsraster.

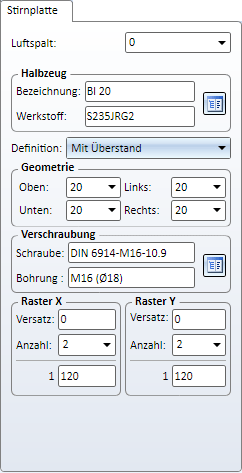

Registerkarte Stirnplatte

Luftspalt

Geben Sie hier - falls gewünscht - den Wert für den Luftspalt ein, d.h.den Abstand der Platte vom 2. identifizierten Profil.

Halbzeug

Die Platte kann sowohl aus Blech als auch aus Flachstahl bestehen. Durch einen Klick auf das Symbol lassen sich Plattentyp und Material direkt in den entsprechenden Normteilkatalogen auswählen.

Geometrie / Lage

Zur Bestimmung der Geometrie (Plattengröße) stehen drei Verfahren zur Verfügung, die Sie in der Listbox Definition auswählen können.

Definition - absolut
Hier wird eine durch die angegebene Breite/Höhe definierte Platte eingebaut, die durch Angabe eines Offsets in x- und y-Richtung versetzt werden kann. Die hier für den Offset angegebenen Werte bestimmen den Abstand des Schwerpunktes der Platte vom Schwerpunkt des Profils.

Darüber hinaus stehen zur Ausrichtung (Positionierung) der Platte folgende Möglichkeiten zur Verfügung:

Platte x / Platte y
Hier kann die Platte durch entsprechende Einstellungen so positioniert werden, dass bestimmte Punkte der Platte oder der Bohrung exakt im Schwerpunkt des Profilquerschnitts (1. Profil) liegen.

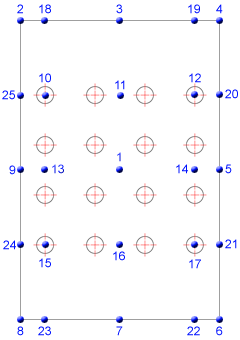

Positionsmöglichkeiten

Profil x / Profil y
Hier wird die Platte so positioniert, dass der Schwerpunkt des Blechquerschnittes in einem der abgebildeten Profilpunkte liegt.

Positionsmöglichkeiten

Haben Sie einen Offset angegeben, wird die Platte entsprechend versetzt.

Definition - mit Überstand
Die Plattengröße wird hier durch das identifizierte Profil sowie den angegebenen Überstand bestimmt.

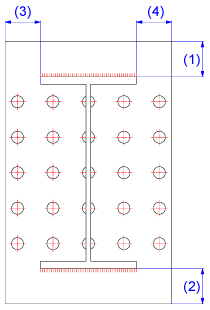

Beispiel

Definition - mit Überstand zum Raster
Die Plattengröße wird durch das identifizierte Profil sowie den angegebenen Überstand bestimmt. Der Überstand bezieht sich hier aber auf das Bohrungsraster.

Beispiel

Verschraubung

Hier legen Sie die Verschraubung fest, z.B. Art der Schraube, Bohrungsdurchmesser etc. Dazu klicken Sie auf das Symbol und stellen dann die Komponenten der Schraubverbindung zusammen. Die Bestimmung erfolgt analog zur Funktion Stahlbauverschraubung.

Bohrungsraster

Das Bohrungsraster bestimmt die Anordnung des Bohrbildes für die Endplatte.

X- und Y-Versatz (Abstand zum Schwerpunkt des Profils)
Anzahl der Bohrungen in X- und Y-Richtung sowie deren Abstand zueinander. Wenn alle Bohrungen einer Richtung denselben Abstand haben sollen, dann können Sie die Eingabe auch vereinfachen. Tragen Sie den Abstandswert einfach in das Feld Alle ändern ein. Alle Felder werden mit dem eingegebenen Wert gefüllt.

Steifen

Der Anschluss kann wahlweise mit oder ohne Steifen erzeugt werden. Die Einstellungen können getrennt für die obere und untere Steife vorgenommen werden.

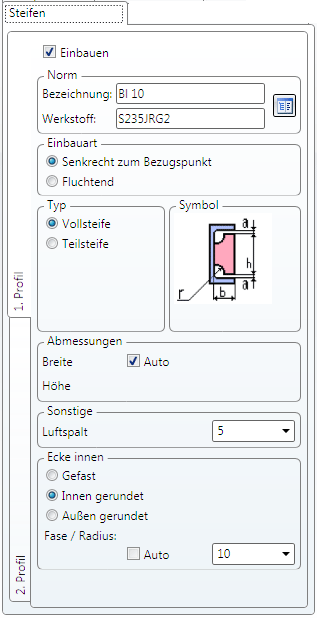

Registerkarte Steifen

Soll die Steife eingebaut werden, dann aktivieren Sie zunächst die Checkbox Einbauen und wählen Sie durch einen Klick auf das Symbol den Typ der Steife im Katalog aus.

Die weiteren Parameter

Einbauart	Diese Option bestimmt die Einbauart der Steife. Der Einbau kann senkrecht zum Bezugspunkt oder fluchtend erfolgen.
Typ	Legen Sie hier durch Aktivierung des entsprechenden Radio Buttons fest, ob eine Voll- oder eine Teilsteife eingebaut werden soll.
Abmessungen	Bestimmen Sie die Breite der Steife oder aktivieren Sie stattdessen die Checkbox Auto, wenn HiCAD die Breite automatisch bestimmen soll.
Sonstige	Hier können Sie - falls gewünscht - den Wert für den Luftspalt eintragen.
Ecke innen	In diesem Bereich legen Sie die Daten für die Innenecke fest. Dies sind je nach gewählter Eckenoption die Fasenlänge bzw. der Rundungsradius. Soll der Wert von HiCAD automatisch bestimmt werden, dann aktivieren Sie die Checkbox Auto.
Fase außen	Bei Teilsteifen wählen Sie die Option zur Bestimmung der äußeren Fase und bestimmen dann - je nach gewählter Option - die Werte für die Fasenlängen bzw. den Fasenwinkel

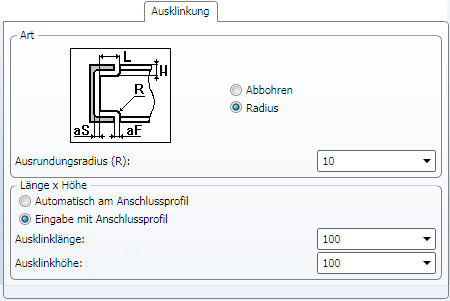

Ausklinkung

Je nach Einbausituation wird das anzuschließende Profil automatisch ausgeklinkt. Die Optionen für die Ausklinkung legen Sie auf dieser Registerkarte fest.

Registerkarte Schweißnähte

Art der Ausklinkung

Als Ausklinkungsarten stehen Abbohren oder Radius zur Verfügung. Wählen Sie die gewünschte Option und geben Sie den Ausrundungsradius ein.

Länge x Höhe

Sie können zwischen automatischer und manueller Eingabe von Länge und Höhe der Ausklinkung wählen. Bei der automatischen Ermittlung werden genormte minimal mögliche Werte für Höhe und Länge - unter Berücksichtigung des eingegebenen minimalen Flanschabstandes - gewählt. Folgende Optionen stehen zur Verfügung:

Automatisch am Anschlussprofil
Geben Sie den Ausrundungsradius R, den Abstand vom Steg aS und den Mindestabstand aF vom Flansch an.

Eingabe mit Anschlussprofil

Anstelle des Mindestabstandes vom Flansch geben Sie die Länge L und die Höhe H der Ausklinkung an.

Schweißnähte

Sollen an den Profilkanten Schweißnähte eingefügt werden, dann aktivieren Sie die Registerkarte Schweißnähte.

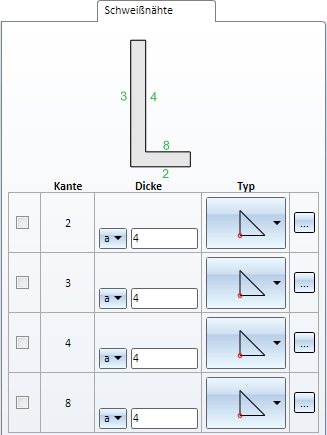

Registerkarte Schweißnähte

Dort können Sie durch Aktivierung der entsprechenden Checkbox festlegen, an welcher Kante Schweißnähte eingefügt werden sollen. Für jede Kante kann der Schweißnahttyp gewählt und die Dicke eingegeben werden. Darüber hinaus haben Sie die Möglichkeit, für alle zu verschweißenden Kanten die Schweißnahtbeschriftung zu definieren. Klicken Sie dazu auf das Symbol , um den Dialog Schweißnaht zu öffnen. Die Bedienung erfolgt im Wesentlichen analog zur 3D-Funktion Schweißnahtsymbol einfügen.
