Stahlbauverschraubung (3D-STB)

Stahlbau > Hilfen > Stahlbauverschraubung

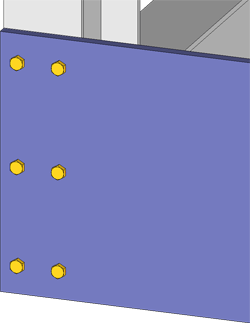

Diese Funktion dient zum Anschrauben von Blechen mit einer genormten Stahlbauverschraubung. Dazu wird ein entsprechendes Auswahlfenster angezeigt.

• Wählen Sie die Norm durch Aktivierung des entsprechenden Radio Buttons aus.
• Wählen Sie den gewünschten Durchmesser in der zugehörigen Listbox.
• Wählen Sie den Einbaumodus und die Art der Fertigung.
• Identifizieren Sie die zu verschraubenden Objekte.
• Beenden Sie die Auswahl mit der mittleren Maustaste.

Der Einbau der Verschraubung erfolgt analog zum Einbau von 3D-Verschraubungen.

Hinweise:

• Die Komponenten einer Stahlbauverschraubung werden in einer Baugruppe mit der Bezeichnung (Sachnummer) SCHRAUBVERBINDUNG zusammengefasst.
• Im Mittelpunkt des Schraubenbildes, d.h. der Baugruppe SCHRAUBVERBINDUNG wird ein isolierter Punkt erzeugt. Über diesen Punkt kann eine Verschraubung direkt identifiziert werden.
• Bohrungsdurchmesser werden standardmäßig nach DSTV-Prüfbescheid vom 4.11.2002 erzeugt.
• Die Farbe der Achsen von Verschraubungen lässt sich in der Datei KNTPAR.DAT im HiCAD SYS-Verzeichnis unter Colour of bold axes (-1=default) einstellen.
