Trägeranschluss - DAST IG (3D-STB)

Andockfenster Bauwesen-Funktionen > Stahlbau > Anschlüsse > Stirnseite an Steg-/Flanschseite > Winkel > DAST IG

Mit den Funktionen

• Trägeranschluss gemäß DAST-IG, einseitig (308)
• Trägeranschluss gemäß DAST-IG, doppelseitig (308)

verbinden Sie zwei oder drei Profile durch gelenkige Winkelanschlüsse. Im Unterschied zu IW Winkelanschlüssen werden hier jedoch keine Ausklinkungen vorgenommen. Die Profile stoßen aneinander und werden mit so genannten gestreckten Winkeln angebracht. Dabei haben Sie die Wahl, ob zwei Winkelprofile eingebaut werden sollen oder nur der linke oder der rechte Winkel.

Beispiel

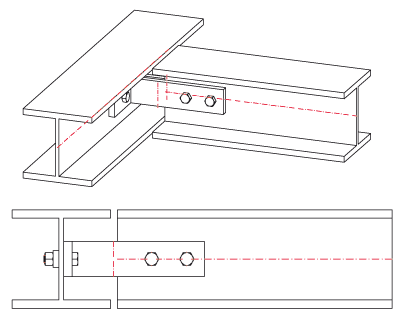

Gelenkiger Winkelanschluss IG, einseitig

Trägeranschluss gemäß DAST-IG, einseitig (308)

Andockfenster Bauwesen-Funktionen > Stahlbau > Anschlüsse > Stirnseite an Steg-/Flanschseite > Winkel > DAST IG, einseitig

Diese Variante verbindet Profile mit einem gelenkigen Winkelanschluss. Die Verbindung erfolgt einseitig, das heißt, es werden zwei Profile miteinander verbunden. Da der Anschluss ohne Ausklinkung erfolgt, spricht man auch von Anschlüssen mit gestreckten Winkeln.

1. Identifizieren Sie das anzuschließende Profil.
2. Identifizieren Sie das Profil, an das angeschlossen wird.

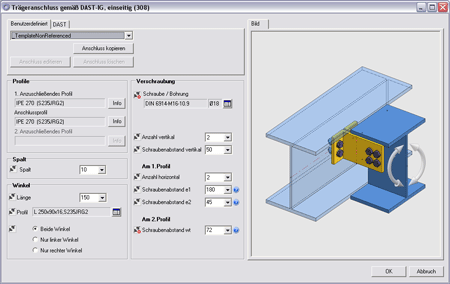

3. Das Dialogfenster Trägeranschluss gemäß DAST-IG, einseitig (308) wird angezeigt.


Das Dialogfenster

Wählen Sie zunächst, ob der Einbau benutzerdefiniert oder anhand einer DAST-Tabelle erfolgen soll, indem Sie oben links im Dialogfenster auf die entsprechende Registerkarte klicken.

• Beim benutzerdefinierten Einbau, wählen Sie anschließend in der Listbox die gewünschte Konfiguration aus.
• Beim Einbau über eine DAST-Tabelle wählen Sie den gewünschten, vordefinierten Anschluss aus.

4. Die Eingabefelder werden in Abhängigkeit von der gewählten Konfiguration bzw. dem gewählten Anschluss vorbelegt und können bei Bedarf korrigiert werden. Beachten Sie dabei aber bitte, dass das Editieren der Felder vom jeweiligen Typindikator abhängt!
5. Klicken Sie auf OK, um den Anschluss mit den aktuellen Daten zu erzeugen.

Hinweise:

• Bei der Schraubverbindung am angeschlossenen Profil sind maximal 2 horizontale Schrauben zulässig (Abstand e1 und e2). wt ist der Schraubenabstand am zweiten Profil.


• Der Winkelanschluss wird der Baugruppe des angeschlossenen Profils zugeordnet.

Trägeranschluss gemäß DAST-IG, doppelseitig (308)

Andockfenster Bauwesen-Funktionen > Stahlbau > Anschlüsse > Stirnseite an Steg-/Flanschseite > Winkel > DAST IG, doppelseitig

Diese Variante verbindet Profile mit einem gelenkigen Winkelanschluss. Die Verbindung erfolgt doppelseitig, das heißt, es werden zwei Profile an ein drittes Profil angeschlossen.

1. Identifizieren Sie die beiden anzuschließenden Profile.
2. Identifizieren Sie das Profil, an das angeschlossen wird.
3. Das Dialogfenster Trägeranschluss gemäß DAST-IG, doppelseitig (308) wird angezeigt. Die Bedienung des Dialogfensters erfolgt analog zur Funktion Trägeranschluss gemäß DAST-IG, einseitig (308).


Wählen Sie zunächst, ob der Einbau benutzerdefiniert oder anhand einer DAST-Tabelle erfolgen soll, indem Sie oben links im Dialogfenster auf die entsprechende Registerkarte klicken.

• Beim benutzerdefinierten Einbau, wählen Sie anschließend in der Listbox die gewünschte Konfiguration aus.
• Beim Einbau über eine DAST-Tabelle wählen Sie den gewünschten, vordefinierten Anschluss aus.

4. Die Eingabefelder werden in Abhängigkeit von der gewählten Konfiguration bzw. dem gewählten Anschluss vorbelegt und können bei Bedarf korrigiert werden. Beachten Sie dabei aber bitte, dass das Editieren der Felder vom jeweiligen Typindikator abhängt!
5. Klicken Sie auf OK, um den Anschluss mit den aktuellen Daten zu erzeugen

Hinweise:

• Bei der Schraubverbindung an den angeschlossen Profilen sind maximal 2 horizontale Schrauben zulässig (Abstand e1 und e2). wt ist der Schraubenabstand an dem Profil, an das angeschlossen wird.


• Die Winkelprofile sowie die Verschraubungen an den angeschlossenen Profilen, werden den Baugruppen dieser Profile zugeordnet. Die Verschraubungen mit dem Profil an das angeschlossen wird, werden der Baugruppe des zuerst identifizierten Profils zugeordnet.

 Verwandte Themen

Anschlüsse + Varianten (3D-STB) • Dialogfenster für Anschlüsse - Typ II (3D-STB) • Das Katalogsystem für Anschlüsse + Varianten (3D-STB)
