DSTV NC

Mit dieser Schnittstelle werden HiCAD-Daten für den Export an eine NC-Maschine vorbereitet. Ob die DSTV-NC- oder die NCX-Schnittstelle gewählt wird, hängt vom genauen Maschinentyp ab.

Die NC-Schnittstelle legt für jedes positionierte Teil eine NC-Datei mit der Dateinamenserweiterung .NC an, in der Informationen wie z.B. Attribute des Teils, Bearbeitungen etc. (Maximaler Bohrungsdurchmesser, Bögen) enthalten sind. Als Name der NC-Datei wird konstruktion_Pn verwendet. Dabei ist konstruktion der Name der aktuellen Konstruktion und n die Positionsnummer des jeweiligen Teils.

Beachten Sie bitte, dass nur positionierte Teile exportiert werden.

Um eine Datei über die DSTV-NC-Schnittstelle zu exportieren, wählen Sie > Speichern unter > Weitere... > DSTV-NC.

Der folgende Export-Dialog ist in mehrere Bereiche unterteilt:

• Signierung
• Körnerpunktausgabe
• Pulverlinienausgabe
• Sonstiges

Signierung

• Sie können eine automatisierte Signierung für Profile, Bleche und Kontaktflächen jeweils einzeln zulassen oder unterdrücken.
• Die Position kann dabei an Flansch oder Steg mit X- und Y-Koordinate bestimmt werden.
• Unter Text können Sie auswählen, ob die Positionsnummer alleine, oder in Kombination mit der Zeichnungsnummer oder Auftragsnummer an das Teil geschrieben werden soll, außerdem eine Schriftgröße dazu angeben.

Körnerpunktausgabe

Bei der Körnerpunktausgabe können Sie, sofern Körnerpunkte vorhanden sind, im jeweiligen Reiter für Profil oder Blech angeben, ob bzw. wo diese hingeschrieben werden soll:

• In den Block BO schreiben (Bohrung)
• In den Block KO schreiben (Körnerpunkte)
• Nicht schreiben

Pulverlinienausgabe

Ähnlich wird im Bereich Pulverlinienausgabe verfahren:

• In den Block BO schreiben (Bohrung)
• In den Block PU schreiben (Pulverlinie)
• Nicht schreiben

Unter Profil bzw. Blech können Sie hier neben der generellenLänge der Seiten-Kennzeichnung erweiterte Angaben zu Konturen und Kennzeichnungen vornehmen.

Sollten hier nicht die Konturen über die gesamte Länge der Kontaktkante angezeigt werden, können Sie zwischen drei Darstellungsoptionen wählen:

Konturen mit Längenbegrenzung: Für die Darstellung des Aufbringens langer Bauteile kann die Pulverlinie hier durch eine Linie ersetzt werden, deren Längen und "Luft-Abstände" festgelegt sind. Defaultmäßig sind hier 15 mm lange Striche und 500 mm Abstand eingestellt.

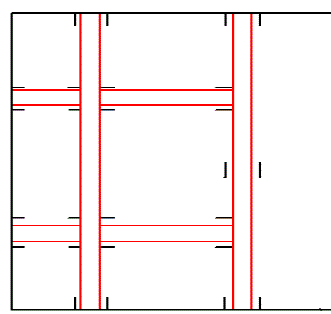

Konturen mit Längenbezug

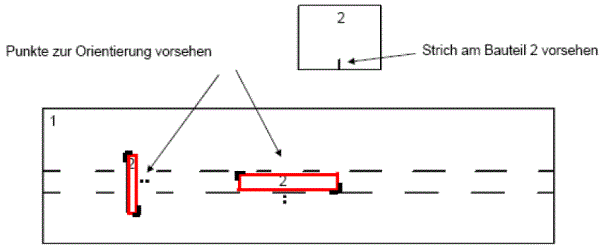

Minimal-Kennzeichnungen über 2 Ecken: Hier werden die Anbauteile nur durch die Kennzeichnung von zwei Ecken und der Anschlussseite dargestellt. Den Wert der Linienlänge für die Ecken können Sie selbst bestimmen.

... über zwei Ecken

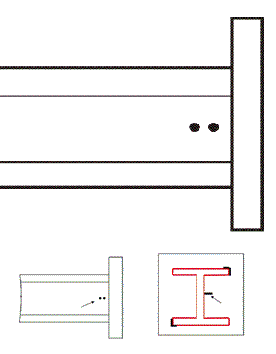

Körnerpunkte an den Ecken: Da sich bei symmetrischen Teilen, bei einer Drehung um 90 oder 180 Grad um die Profilachse verschiedene mögliche Anbaupositionen ergeben, ist hier eine eindeutige Kennzeichnung der Anschlussseite durch Körnerpunkte sinnvoll. Geben Sie hier einen Durchmesser dafür an.

Körnerpunkte an den Ecken

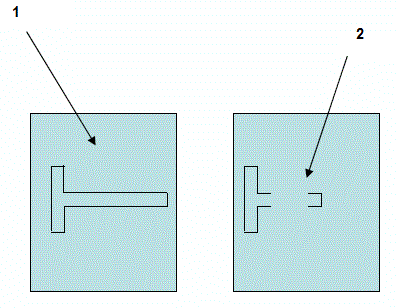

1: Konturendarstellung über die gesamte Länge, 2: Konturen mit Längenbegrenzung

Im Reiter Erweitert außerdem mit Angaben zu Abstandstoleranz, Winkeltoleranz und indestlänge eine Toleranz für Pulverlinien-Suche bestimmen.

Sonstiges

Unter Sonstiges können Sie bei der Bohrung einen Maximal-Durchmesser bestimmen. Durch Entfernen des Hakens bei Montageborhungen schreiben können Sie Bohrungen vom Export ausnehmen.

Geben Sie hier außerdem Maximalwerte zu den Bögen der Aussen- und Innenkontur an. Auch hier kann unter Pos.Nr. auf Attribut ausgewählt werden, ob und mit wievielen Stellen die Positionsnummer oder Teilenummer geschrieben werden soll, und ob in den Block der Bohrung (BO) oder den Block der Innenkontur (IK).

Im Fuß des Export-Dialog kann außerdem ein Häkchen gesetzt werden, ob Kommentar-Zeilen mit ausgegeben werden sollen oder nicht, und welche Teile übertragen werden sollen: Nur das aktive Teil, die aktive Teileliste, oder alle Teile der Konstruktion.

Unter Dateiname können Sie auswählen, ob dieser anhand des HiCAD-Dateinamens oder des HELiOS-Dokumentstamm oder HELiOS-Teilestamm generiert werden soll (sofern Sie mit einer HELiOS-Datenbank arbeiten).

Nach Auswahl der gewünschten Optionen betätigen Sie OK und geben im folgenden Dialog noch das Verzeichnis für die Exportdaten an

.

Hinweise:

• Nach dem Export wird eine Protokolldatei (Umsetzungsprotokoll) angezeigt, die Informationen und Fehler, die bei der Übertragung der Daten ggf. aufgetreten sind, enthält. Mit einem Doppelklick auf einen Protokolleintrag können Sie sich weitere Informationen anzeigen lassen. Die Informationen werden in einer LOG-Datei gespeichert.
• Sowohl bei der DSTV NC- als auch bei der NCX-Schnittstelle wird der Export in einer LOG-Datei protokolliert. Diese Datei wird unter dem Namen der Konstruktion mit der Dateinamenserweiterung .LOG erstellt.
• Bei der DSTV NC Schnittstelle ist in der Konfigurationsdatei \sys\stb_parameter.dat einstellbar, welches Attribut bei "H"-Teilen als Positionsnummer verwendet wird. Default-Einstellung ist die Positionsnummer der Baugruppe.
• Die Einstellung für den maximalen Bohrungsdurchmesser wird nur für Durchgangsbohrungen berücksichtigt; Senkungen werden unabhängig von ihrem Durchmesser immer in den Block "BO" eingetragen.
