Maßbedingungen automatisch vergeben (2D-HCM)

In diesen Feldern werden die Bedingungen angezeigt nach denen HiCAD suchen bzw. die ignoriert werden soll. Um Bedingungen von einem Fenster in das andere zu verschieben, markieren Sie die jeweilige Bedingung und klicken dann auf die entsprechende Pfeil-Schaltfläche. Bei der Auswahl der Bedingungen ist auch die Mehrfachauswahl möglich. Halten Sie dazu die STRG-Taste gedrückt, während Sie die Bedingungen markieren.

Aktivieren Sie dieses Kontrollkästchen, wenn die Suche in der Reihenfolge durchgeführt werden soll, in der die Bedingungen im Feld Bedingung suchen stehen. Beachten Sie, dass Sie die Reihenfolge der Einträge in diesem Feld per Drag&Drop ändern können.

Aktivieren Sie dieses Kontrollkästchen, wenn allen gefundenen Maßbedingungen automatisch Variablen zugewiesen werden sollen. Die Variablennamen werden von HiCAD automatisch vergeben: AB für Abstandsbedingungen, WI für Winkelbedingungen, jeweils gefolgt von einer fortlaufenden Nummer.

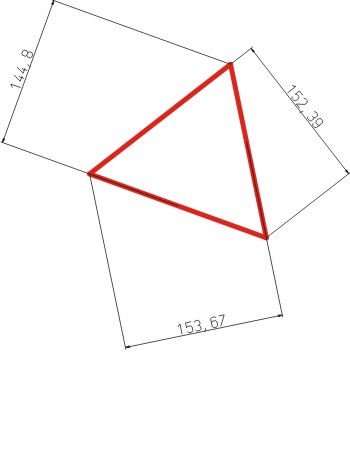

Die Suche nach den angegebenen Bedingungen wird gestartet. Die gefundenen Bedingungen werden automatisch in das Kantenzugmodell eingetragen und Anzahl der gefundenen Bedingungen wird im Eingabefenster angezeigt. Um die angezeigten Bedingungen zu übernehmen, drücken Sie OK.

Die angezeigten Bedingungen werden gelöscht. Sie können dann einen Suchvorgang mit ggf. veränderten Suchbedingungen starten oder das Eingabefenster verlassen.

Die gefundenen Bedingungen werden als HCM-Bedingungen übernommen.

Die Funktion wird ohne Übernahme der Bedingungen abgebrochen.
