Bombieren (3D-Blech)

Kantblech > Werkzeuge > Bombieren

Bombieren ist das Wölben oder Durchbiegen von Blechen. Es erfolgt z.B. durch Einpressen mittels hydraulischen Druckes. Bombierte Bleche besitzen eine größere Tragfähigkeit als ebene Bleche.

Nach der Wahl der Funktion erscheint das Dialogfenster Einstellung.

1. Aktivieren Sie die entsprechenden Kontrollkästchen und verlassen Sie die Einstellungen mit OK.
2. Geben Sie einen ebenen Rand und die Bombierhöhe an.
3. Identifizieren Sie eine Fläche des zu bombierenden Bleches.

Das Blech wird gewölbt und Sie können eine weitere Fläche identifizieren. Mit der mittleren Maustaste beenden Sie die Funktion.

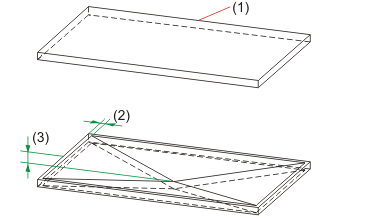

(1) Bezugsfläche
(2) Ebener Rand
(3) Bombierhöhe

In der Abwicklung (Zuschnitt) kann der Winkel oder die Bombierhöhe angezeigt werden. Ändern Sie den folgenden Eintrag in der SYS/ABWPAR.DAT entsprechend

Bombierhoehe / winkel an Zuschnitt ( 1/2)

2

Die Änderung wird nach einem Neustart von HiCAD übernommen.

Hinweise:

Diese Funktion lässt sich nur auf viereckige Bleche ohne Rundungen, Bohrungen o.ä. anwenden.

 Verwandte Themen

Werkzeuge (3D-Blech)
