Einstellen der Verknüpfungsbedingung (BIM-PLM)

Über das Konfigurationsmanagement (ISDConfigEditor.exe im HiCAD EXE-Verzeichnis) können Sie festlegen, wie bei der Zeichnungsableitung die Verknüpfung "Zeichnung ist aktuell" gesetzt wird.

Dazu steht Ihnen der Parameter BEDINGUNG FÜR 'ZEICHNUNG IST AKTUELL' zur Verfügung.

Folgende Angaben sind möglich:

0	Haupt- und Nebenteile einer Baugruppe sind detailliert, falls die Baugruppe detailliert ist. Wird die Baugruppe detailliert, dann erhalten auch die Haupt- und Nebenteile die Verknüpfung "Zeichnung ist aktuell".
1	Hauptteile einer Baugruppe sind erst aktuell, wenn sie selbst detailliert sind.
2	Nebenteile einer Baugruppe sind erst aktuell, falls sie selbst detailliert sind.
3	Haupt- und Nebenteile einer Baugruppe sind erst aktuell, wenn sie selbst detailliert sind.

Der Wert 0 ist die Defaulteinstellung und entspricht der bisher (vor 1700, SP2) üblichen Vorgehensweise. Der Wert 3 ist beispielsweise sinnvoll, wenn eine Zeichnung nur Haupttteile, eine weitere Zeichnung nur Nebenteile enthalten soll. Ein typischer Anwendungsfall ist:eine Zeichnung mit Profilen und eine Zeichnung mit Brennteilen.

Der Unterschied der Parameter soll anhand des folgenden Beispiels mit einer Baugruppe, einem Haupt- und einem Nebenteil dargestellt werden:

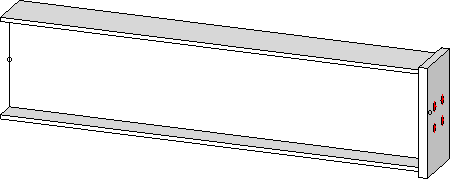

BIM-Konstruktion

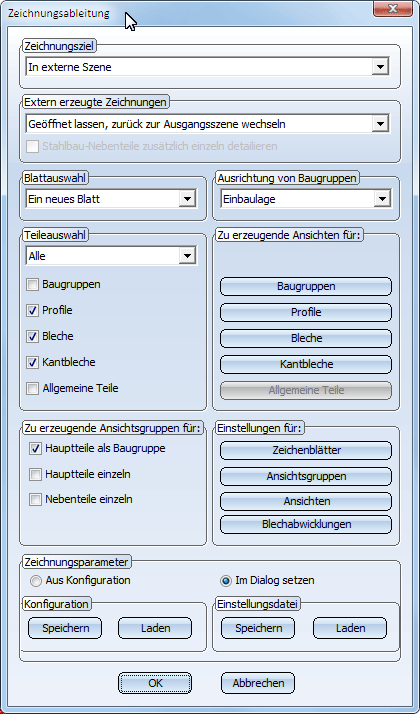

Einstellungen für die Werkstattzeichnung

Parameter BEDINGUNG FÜR 'ZEICHNUNG IST AKTUELL' = 0

Hat der Parameter den Wert 0, dann erhalten bei der Detaillierung der Baugruppen auch die entsprechenden Haupt- und Nebenteile die Verknüpfung "Zeichnung aktuell".

In oben abgebildeten Beispiel erhalten also die Baugruppe, das Profil und das Blech die Verknüpfung "Zeichnung aktuell", obwohl nur die Baugruppe detailliert wurde.

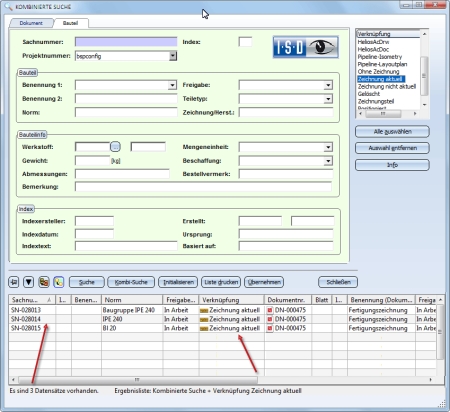

Kombi-Suche in HELiOS

Parameter BEDINGUNG FÜR 'ZEICHNUNG IST AKTUELL' = 3

Hat der Parameter den Wert 3, dann Haupt- und Nebenteile nur dann die Verknüpfung "Zeichnung aktuell", wenn Sie detailliert wurden.

Im oben abgebildeten Beispiel ist aber nur die Baugruppe detailliert worden. Das bedeutet, nur die Baugruppe erhält die Verknüpfung "Zeichnung aktuell". Das Profil und das Blech erhalten die Verknüpfung "Ohne Zeichnung".

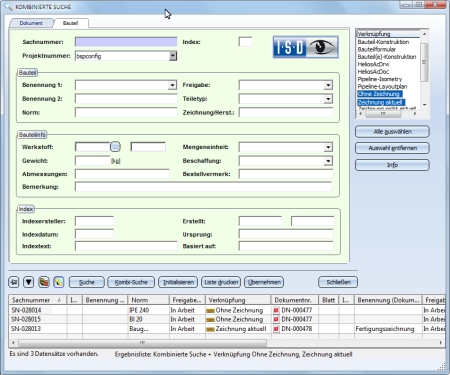

Kombi-Suche in HELiOS
