klicken, wird die Hauptfunktion Projekt aktivieren aufgerufen. Klicken Sie stattdessen auf den Pfeil
unterhalb des Symbols, dann wird ein PullDown-Menü mit weiteren Funktionen angezeigt.PDM > Projekt
Ein Projekt ist die oberste organisatorische Einheit in der HELiOS-Datenbankstruktur. Projekte dienen zur übersichtlicheren Sortierung von Zeichnungen (Dokumenten und Bauteilen). Beispielsweise lassen sich in einem Projekt alle Zeichnungen eines Jahres oder eines bestimmten Kundenauftrages zusammenfassen. Auch die Sortierung nach Abteilungen, nach Art des gezeichneten Werkstücks etc. ist möglich. Jedes Projekt kann wiederum untergeordnete Projekte, so genannte Subprojekte enthalten. Ein Dokument bzw. ein Bauteil kann grundsätzlich mehreren Projekten zugeordnet werden. Die Grafikdateien existieren jedoch immer nur einmal.
Im Bereich Projekte finden Sie Funktionen zum Neuanlegen, Öffnen und Bearbeiten von Projekten. Wenn Sie auf das Symbol klicken, wird die Hauptfunktion Projekt aktivieren aufgerufen. Klicken Sie stattdessen auf den Pfeil unterhalb des Symbols, dann wird ein PullDown-Menü mit weiteren Funktionen angezeigt.
Folgende Funktionen sind verfügbar:
Die Funktionen arbeiten im Wesentlichen analog zu den gleichnamigen HELiOS-Standardfunktionen. Ausführliche Informationen zu den Projekt-Funktionen finden Sie hier.
PDM > Projekt > Projekt aktivieren
Mit dieser Funktion aktivieren Sie ein Projekt. Nachfolgend erzeugte Konstruktionen werden dann diesem Projekt zugeordnet.

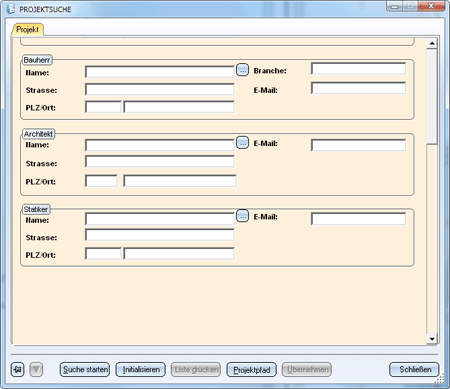

Zur Aktivierung des Projektes wird das Dialogfenster Projektsuche angezeigt.
Geben Sie dort die Suchkriterien an und klicken Sie auf Suche starten. Als Platzhalter können Sie das Zeichen * verwenden.
Die gefundenen Projekte werden unten im Ergebnisfenster aufgelistet. Sie aktivieren eines der Projekte entweder mit einem Doppelklick der linken Maustaste oder durch Markieren der entsprechenden Zeile und anschließenden Klick auf die Schaltfläche Übernehmen.
PDM > Projekt > Projekt neu
Diese Funktion wählen Sie, um ein neues Projekt anzulegen. Dazu wird das Dialogfenster Projekteingabe angezeigt. Bestimmen Sie zunächst den Projektnamen und geben Sie die gewünschten Projektdaten ein.
Tipp: Füllen Sie auch das Feld Benennung aus. Dies ist bei der späteren Suche nach Projekten äußerst hilfreich.
PDM > Projekt > Projekt bearbeiten

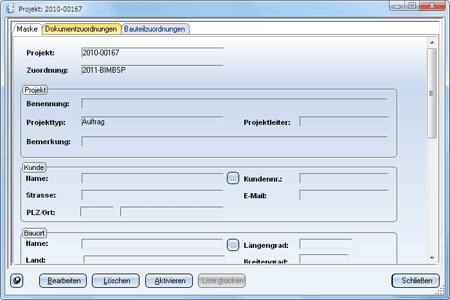

Mit dieser Funktion werden Ihnen die Stammdaten des ausgewählten Projekts in der Eingabemaske angezeigt und können dort bearbeitet werden.

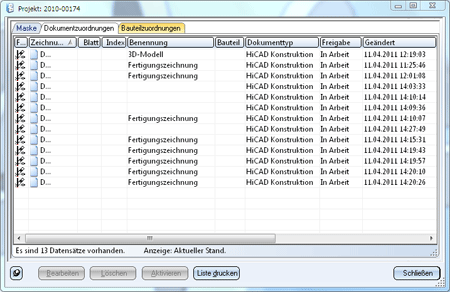

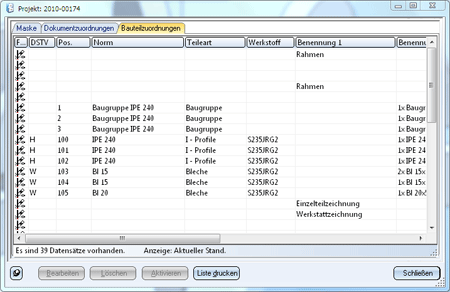

Darüber hinaus geben die Registerkarten Dokument- und Bauteilzuordnungen Auskunft über die mit dem aktiven Projekt verknüpften Dokumente ( z.B. Konstruktion und Fertigungszeichnungen) und Bauteile (Baugruppen, Profile, Bleche etc.).
