Eine HiCAD-Konstruktion kann 2D- und 3D-Teile enthalten, die ihrerseits aus 2D-Linienelementen und 3D-Geometrieelementen bestehen. Jedes dieser Teile kann ein Hauptteil oder ein Nebenteil, d.h. ein einem Hauptteil untergeordnetes Teil, sein. Zur weiteren Strukturierung der Konstruktion werden Baugruppen verwendet. Wie die Konstruktion erhalten auch Baugruppen und Teile, einen Namen, über den sie gefunden und aktiviert werden können.
Die Teilestruktur hängt auch davon ab, ob Sie die Konstruktion
als Einzelteil- oder als
Baugruppenkonstruktion angelegt haben.
Baugruppen werden im 3D zur weiteren Strukturierung der Konstruktion verwendet.
Zur Definition von Baugruppen können Sie
Baugruppen sind leere Teile mit isolierten Punkten und einer speziellen Kennung. Sie bestehen in der Regel aus genau einem Hauptteil – dem so genannten Baugruppenhauptteil - und den diesem Teil zugeordneten Nebenteilen. In der Struktur liegen alle stücklistenrelevanten Teile einer Baugruppe auf einer Ebene; die Kennung – Haupt- oder Nebenteil – erfolgt intern. Baugruppen können dabei auch geschachtelt werden, d.h. eine Baugruppe kann andere Baugruppen enthalten.
Eine Konstruktion kann mehrere Baugruppen enthalten, die hinsichtlich ihres Typs auch unterschieden werden können, beispielsweise- Baugruppe allgemein, Baugruppe Werkstatt (gewschweißt), Baugruppe Montage (geschraubt), Glasbaugruppe, Pfostenbaugruppe u.v.m..
Eine Hauptbaugruppe ist eine spezielle Baugruppe, der alle anderen Baugruppen und Teile der Konstruktion untergeordnet sind. Jede Konstruktion kann nur eine Hauptbaugruppe enthalten.
Für 3D-Konstruktionen bietet HiCAD die Möglichkeit, die Konstruktion direkt beim Anlegen als Baugruppenkonstruktion zu definieren und - falls vorhanden - in die HELiOS Datenbank einzutragen. Dies sorgt insbesondere bei der Referenzierung, bei der Positionierung, bei der Stücklistenerstellung und auch beim kombinierten Einsatz des PDM-Systems HELiOS für deutlich mehr Effizienz. Bei einer 3D-Baugruppenkonstruktion wird automatisch eine 3D-Hauptbaugruppe angelegt, der alle nachfolgend erzeugten 3D-Baugruppen und Teile zugeordnet werden! Hauptbaugruppen werden in zahlreichen HiCAD-Automatismen verwendet. Beispielsweise wird bei der Positionierung und Gleichteilsuche im Stahlbau die Produktstruktur der Hauptbaugruppe automatisch, einschließlich der untergeordneten Baugruppen, in die HELiOS-Produktstruktur übertragen. 3D-Konstruktion lassen sich aber auch nachträglich in Baugruppenkonstruktionen umwandeln.
3D-Hauptbaugruppen werden im ICN mit dem Symbol
gekennzeichnet
und haben die Teileart Baugruppe.
Im 2D wird die Hauptgruppe manuell mit der Funktion Hauptbaugruppe (2D)
unter 2D Teil neu angelegt. Alle zu diesem Zeitpunkt in der
Konstruktion vorhandenen Teile werden dann automatisch dieser Baugruppe untergeordnet.
Verwandte Themen
Einzelteil- oder Baugruppenkonstruktion • 2D- und 3D-Modell • 3D-Konstruktion
Version 1702 - HiCAD Grundlagen | Ausgabedatum: 9/2012 | © Copyright 2012, ISD Software und Systeme GmbH

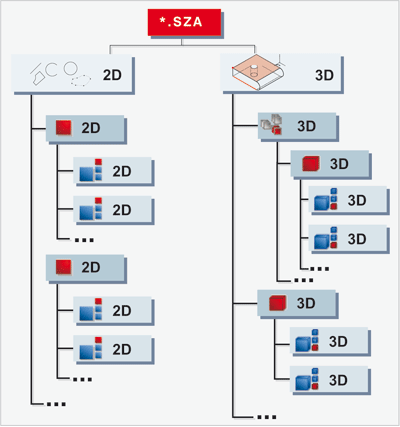

Die HiCAD Teilestruktur
2D Hauptteil ,
2D Nebenteil,
3D Baugruppe,
3D-Hauptteil,
3D Nebenteil
