Dynamische Lupe

Dynamische Lupe F2

HiCAD bietet die Möglichkeit, mit einer "dynamischen" Lupe zu arbeiten. Diese Lupe kann jederzeit innerhalb einer Funktion aktiviert werden.

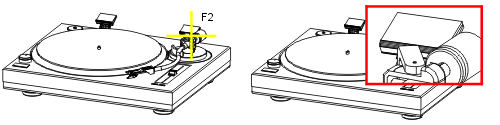

Der Bereich, in  dem sich der Cursor  gerade befindet wird dann automatisch stark vergrößert und in einem separaten Fenster dargestellt. Auf diese Weise können Punkte in komplexen Zeichnungen leicht bestimmt werden, ohne dass vor der Bearbeitung ein neuer Bildausschnitt bestimmt werden muss. Nach der Punktbestimmung kann das Fenster auf Knopfdruck wieder ausgeblendet werden.

• Sie aktivieren die Lupe mit der Taste F2. Der Bereich um den Cursor wird dann vergrößert dargestellt. Dazu werden die aktuellen Lupenparameter verwendet.

• Fordert HiCAD eine Punktbestimmung an, dann kann die Lupe auch mit der Punktoption Lupe (LU) im Menü Punktoptionen aktiviert werden.

• Mit F2 oder ESC blenden Sie die Lupe wieder aus.

Um die Lupenparameter zu ändern:

1. Klicken Sie in der transparenten Funktionsleiste  mit der rechten Maustaste auf das Symbol Ausschnitt rechteckig .
2. Aktivieren Sie die Funktion Lupenparameter
3. Geben Sie den Wert für den Vergrößerungsfaktor ein.
4. Bestimmen Sie die Größe des Lupenfensters durch Angabe des Seitenverhältnisses. Je größer der Wert ist desto größer ist das Lupenfenster.
5. Verlassen Sie das Fenster mit OK.

Die Lupenparameter können Sie auch in der Systemdatei GRAPAR.DAT voreinstellen.
