Einer der Hauptvorteile der 3D-Konstruktion ist die anschauliche Visualisierung der Modelle schon in der frühen Konstruktionsphase. Die Definition von Ansichten, d.h. die Möglichkeit, das 3D-Modell aus jedem Blickwinkel heraus beurteilen zu können, spielen da eine ganz wesentliche Rolle. HiCAD unterscheidet zwischen Modell- und Blattansichten.
Die Lage der Ansichten im Blattbereich wird dadurch nicht verändert.
Eine Übersicht aller Ansichten der Konstruktion - getrennt nach Modell- und Blattansichten - wird im Fenster Ansichten des ICN angezeigt.

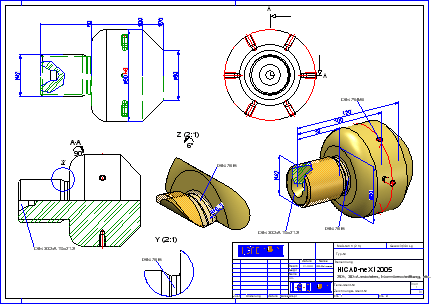

Hervorzuheben ist, dass auch bei der Darstellung der Fertigungszeichnungen aus 3D-Modellen
echte 3D-Ansichten genutzt werden können. Da alle Ansichten in HiCAD
assoziativ sind, werden Änderungen in der Fertigungszeichnung automatisch
auf das 3D-Modell übertragen und umgekehrt. Damit können Sie beliebig
zwischen Modell- und Blattansichten wechseln.
