Anlagenbau > Bauteildaten-Tools > V.Edit...> Feature-Variante prüfen
Wenn Sie eigene Feature-Varianten für Anlagenbauteile verwenden wollen, dann müssen diese bestimmte Voraussetzungen erfüllen. Um dies zu prüfen, stellt Ihnen HiCAD entsprechende Funktionen zur Verfügung.
|
|
Prüfung der Geometrie einer bereits vorhandenen Feature-Variante oder des aktiven Teils der Szene vor dem Speichern als Variante |
|
|
Prüfung der VAA-Datei vor dem Variantenabgleich |
|
|
Prüfung des Datenbankeintrags nach dem Variantenabgleich |
Die für eine Bauteilart notwendigen Voraussetzungen werden bei jeder Prüfung durch eine ISD-seitig vordefinierte Textdatei im Verzeichnis hicad\Install\PlantParts\PartInspect vorgegeben. Bitte ändern oder löschen Sie diese Dateien nicht!
Anlagenbau > Bauteildaten-Tools >V.Edit... > Variante prüfen, Geometrie
Diese Funktion prüft, ob die Bauteilgeometrie die erforderlichen Voraussetzungen für eine Variante erfüllt. Diese Prüfung kann vor dem Speichern der Geometrie als Feature-Variante erfolgen, sie kann aber auch für bereits vorhandene Varianten durchgeführt werden.
Wählen Sie zuerst die Bauteilart. Ist die aktuelle Szene nicht leer, dann erscheint die Meldung Wollen Sie die Körperdatei neu laden ?
Soll das aktive Teil der aktuellen Szene geprüft werden, dann wählen Sie Nein. In diesem Fall ist die Funktion identisch mit der Funktion Bauteil prüfen, Geometrie.

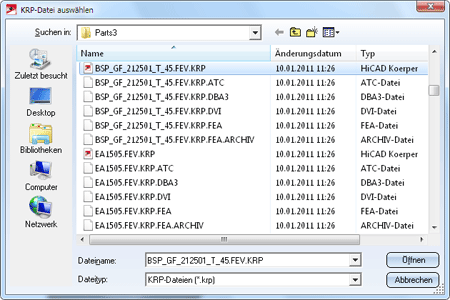

Soll dagegen die Geometrie einer bereits vorhandenen Feature-Variante geprüft werden, dann klicken Sie auf Ja und wählen Sie die entsprechende KRP-Datei der Variante aus. Die gewählte Datei wird in einer temporären Szene ANLINSPECT_TEMP neu geladen und dort geprüft.

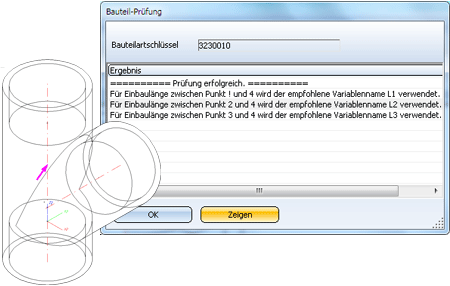

Die Ergebnisse der Prüfung werden in einer Dialogbox protokolliert. Haben Sie also beispielsweise als Bauteilart Abzweig gewählt, dann wird jetzt geprüft, ob die Geometrie die für die Bauteilart Abzweig notwendigen Voraussetzungen erfüllt. Das Ergebnis der Prüfung wird anschließend in einem Dialogfenster angezeigt.
Mit einem Doppelklick auf einen Eintrag der Ergebnisliste oder durch Markieren des Eintrages und einen Klick auf die Schaltfläche Zeigen, wird das entsprechende Ergebnis in der Szene mit einem Pfeil markiert.
Anlagenbau > Bauteildaten-Tools >V.Edit... > Variante prüfen, VAA-Datei
Wenn Sie eigene Feature-Varianten für Anlagenbauteile verwenden wollen, müssen diese bestimmte Voraussetzungen erfüllen. Vor dem Variantenabgleich können Sie mit dieser Funktion prüfen, ob die VAA-Datei einer Variante die Voraussetzungen für die jeweilige Bauteilart erfüllt.

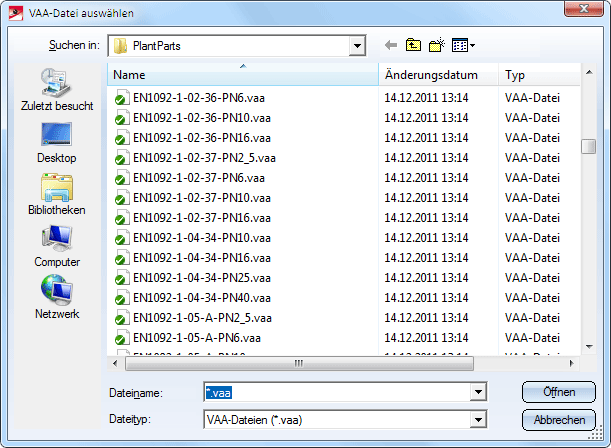

Wählen Sie zuerst die Bauteilart aus und dann die entsprechende VAA-Datei.

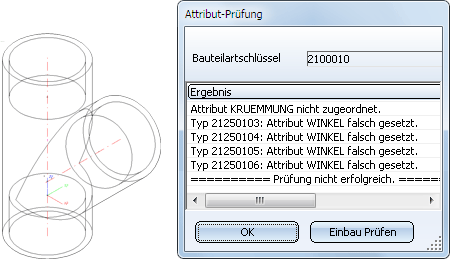

Die zur VAA-Datei gehörende, gleichnamige KRP-Datei wird in einer temporären Szene ANLINSPECT_TEMP neu geladen. Anschließend wird die Prüfung durchgeführt, wobei die Ergebnisse dieser Prüfung in einer Dialogbox protokolliert werden.

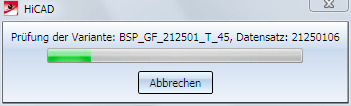

Wenn Sie auf die Schaltfläche Einbau prüfen klicken, wird jeder Datensatz der VAA-Datei in einer temporären Szene ANLINSPECT_TEMP geladen und auf seine geometrischen Eigenschaften geprüft. Der aktuelle Bearbeitungsfortschritt wird in einem entsprechenden Dialogfenster angezeigt.
Mit Abbrechen kann die Prüfung jederzeit beendet werden.

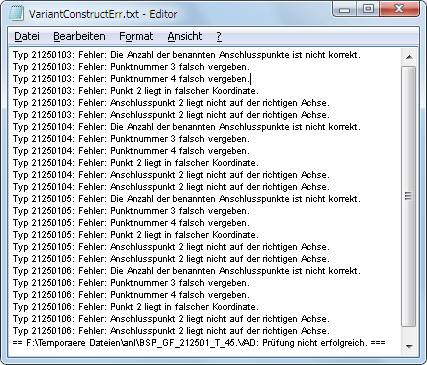

Die Ergebnisse der Prüfung werden in einer Textdatei VARIANTCONSTRUCTERR .TXT protokolliert, die nach dem Ende der Prüfung im Editor angezeigt wird und dort - bei Bedarf - unter einem anderen Namen gespeichert werden kann.
Anlagenbau > Bauteildaten-Tools > V.Edit... > Variante prüfen, Attribute
Wenn Sie eigene Feature-Varianten für Anlagenbauteile verwenden wollen, müssen diese bestimmte Voraussetzungen erfüllen. Haben Sie als Bauteildatenquelle die HELiOS-Datenbank gewählt, dann können Sie nach dem Variantenabgleich prüfen, ob die erforderlichen Attribute für die Bauteilart korrekt eingetragen sind.

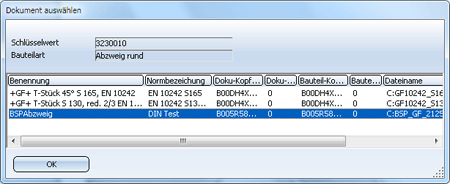

Wählen Sie zuerst die Bauteilart der zu prüfenden Variante, z.B. Abzweig. HiCAD zeigt anschließend eine Liste der Bauteildatensätze (allgemeiner Typ) an, die zu dieser Bauteilart in der Datenbank vorhanden sind.

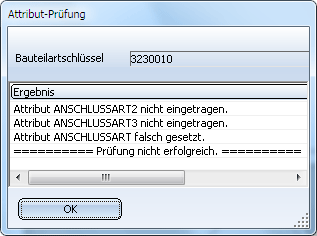

Um einen Datensatz der Liste zu prüfen, doppelklicken Sie einfach auf den entsprechenden Eintrag oder Sie markieren den Eintrag und klicken auf OK. Das Ergebnis dieser Prüfung wird in einer Dialogbox angezeigt.
