Datenbankerweiterungen Version 1601: Schweißnahtspalte (Anl)

Existiert in Ihrer HELiOS-Datenbank unterhalb der Klasse Anlagenbau keine Klasse mit dem Namen Schweißnahtspalt, dann müssen Sie Ihre Datenbank erweitern.

Prüfen Sie zunächst, ob die Klasse Schweißnahtspalt vorhanden ist. Aktivieren Sie dazu in HELiOS die Bauteilsuche, klicken Sie auf die Schaltfläche Klassifizierung und öffnen Sie in der Klassenstruktur die Klasse Anlagenbau.

Ist die Klasse Schweißnahtspalt noch nicht vorhanden, dann führen Sie bitte die folgenden Schritte aus:

1. Benennen Sie im HiCAD-Unterverzeichnis SYS die Datei dlgsmlklasseusr.msk um in dlgsmlklasseusr_ori.msk. Legen Sie eine Kopie der Datei dlgsmlklasseusr_anl.msk an und geben Sie der Kopie den Namen dlgsmlklasseusr.msk. (Damit hat die Klassifizierungsmaske ein Eingabefeld für die Bauteilartkennung bekommen.)
2. Stellen Sie sicher, dass in den HiCAD Anlagenbaueinstellungen auf der Registerkarte Bauteilauswahl als Bauteildatenquelle die Datenbank gewählt ist.

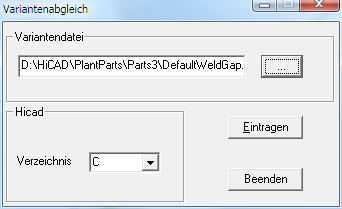

3. Aktivieren Sie in HiCAD die Funktion Variantenabgleich und wählen Sie die Datei DefaultWeldGap.vaa im HiCAD Unterverzeichnis Plantparts\Parts3.

Variantenabgleich

Klicken Sie anschließend auf Eintragen. Die HELiOS Bauteil-Maske wird angezeigt.

4. Aktivieren Sie den Klassenstrukturbaum mit der Schaltfläche Klassifizierung und klicken Sie dann den Eintrag Anlagenbau mit der rechten Maustaste an. Wählen Sie die Funktion Neue Klasse einfügen und geben Sie folgende Daten ein:

• Klassenname: Schweißnaht
• Maskenname: sml_spalt
• Schlüssel: 5980010.

Neue Klasse einfügen

1.

Verlassen Sie das Dialogfenster mit OK und wählen Sie diese neue Klasse für die aktuelle Variante aus, indem Sie die Checkbox aktivieren.

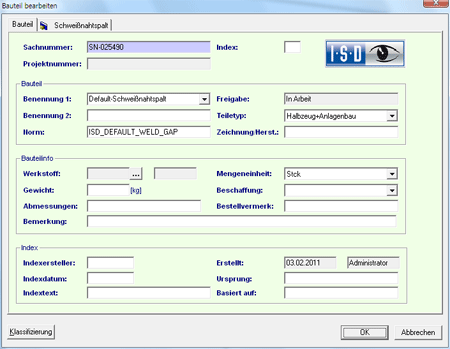

5. In der HELiOS Bauteilmaske füllen Sie die Felder bitte wie folgt aus:

Registerkarte Bauteil:

• Benennung 1: Default-Schweißnahtspalt
• Teiletyp: Halbzeug+Anlagenbau (aus Listbox)
• Norm: ISD_DEFAULT_WELD_GAP
• Anschlussart (auf der Registerkarte Schweißnahtspalt): 10000

Registerkarte Bauteil

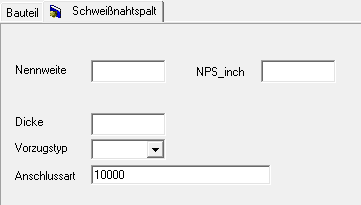

Registerkarte Schweißnahtspalt:

• Anschlussart: 10000

Registerkarte Schweißnahtspalt
