Datenbankerweiterungen Version 1600: Attribut BESTELLVERMERK generieren (Anl)

Mit dem externen Tool VarDbAttConfig.exe können Sie das HELiOS Bauteilattribut BESTELLVERMERK nachträglich zu den bereits in der Datenbank vorhandenen Varianten hinzufügen. Sie finden dieses Tool im HiCAD-Unterverzeichnis EXE.

1. Starten Sie das Tool VarDbAttConfig.exe .

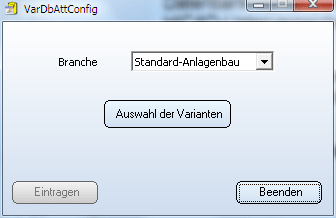

2. Wählen Sie nach dem Start des Tools zuerst die Branche - Standard-Anlagenbau oder Luftleitungen - aus und klicken Sie dann auf den auf den Button Auswahl der Varianten.

Branche auswählen

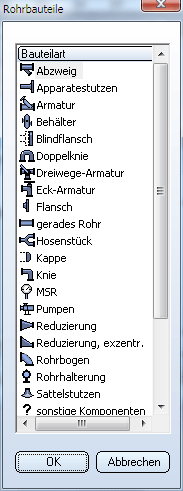

3. Wählen Sie eine Bauteilart aus entweder per Doppelklick mit der Maus oder durch Markieren der Bauteilart und Klick auf den Button OK.

Bauteilart auswählen

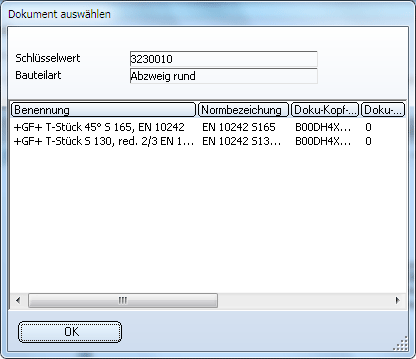

4. Wählen Sie eine oder mehrere Varianten aus und klicken Sie dann auf OK.

Varianten auswählen

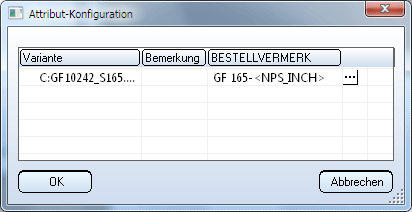

5. Im Fenster Attribut-Konfiguration werden in der Spalte BESTELLVERMERK die in HELiOS gespeicherten Attributinhalte der Variante aufgelistet. Diese lassen sich per Doppelklick direkt ändern.

Attribut-Konfiguration

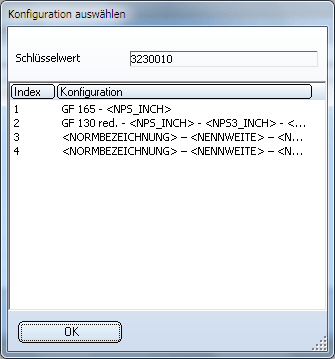

Sie können auch auf das Symbol klicken, um eine gespeicherte Sachnummer-Konfiguration zu wählen. Die entsprechenden Konfigurationsdateien nnnnnn.*.DesignationConfig.txt liegen im HiCAD-Unterverzeichnis PlantParts\CatSearch. Doppelklicken Sie auf eine Konfiguration oder markieren Sie diese und bestätigen Sie mit OK.

Konfiguration auswählen

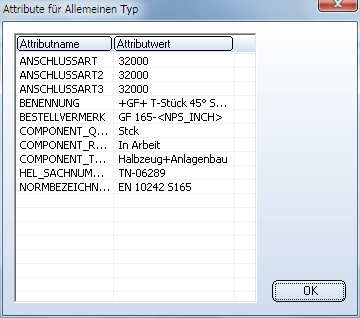

Wenn Sie mit der rechten Maustaste auf den Namen eine Varianten-Datei klicken, werden die zu dieser Variante gehörenden Attribute angezeigt.

Attribute der Variante

6. Nach dem Verlassen des Dialogfensters Attribut-Konfiguration mit OK wird wieder das Startfenster angezeigt. Klicken Sie dann auf den Button Eintragen, um die Attributinhalte in HELIOS einzufügen.
7. Um das Programm zu beenden, klicken Sie auf den Button Beenden.
