Freier Text und Hinweislinie (3D)

3D-Bemaßung + Text > Text > Freier Text + Hinweislinie

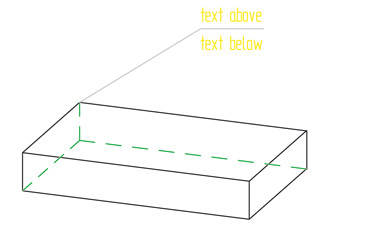

Mit dieser Funktion ordnen Sie einem 3D-Teil eine Beschriftung durch explizite Angabe der Beschriftungstexte und die Bestimmung der Hinweislinie zu.

1. Identifizieren Sie das zu beschriftende Teil.
2. Nehmen Sie im Dialogfenster die gewünschten Einstellungen vor. Die Bedienung des Dialogfensters erfolgt analog zur Funktion Beschriftungseinstellungen ändern.
3. Verlassen Sie das Fenster mit OK.
4. Bestimmen Sie die Hinweislinie durch Angabe zweier Punkte.

Unter finden Sie Funktionen zur Bearbeitung von Beschriftungen.

 Verwandte Themen

Text und Beschriftung (3D) • Teilebeschriftung (3D) • Beschriftungseinstellungen ändern (3D)
