Skizzenelemente verschieben (3D)

Skizze > Transformieren > Versch...

Mit dieser Funktion verschieben Sie einzelne Linienelemente der aktiven Skizze.

Verschiebt einzelne Linienelemente der aktiven Skizze

Identifizieren Sie das Linienelement.

Bestimmen Sie den Anfangs- und Endpunkt des Verschiebevektors.

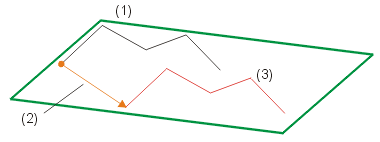

Beispiel

Weitere Verschiebefunktionen finden Sie unter

Skizze verschieben, 2 Punkte *

Linienzug verschieben, 2 Punkte

verschiebt einen kompletten Linienzug der aktiven Skizze durch Angabe des Verschiebevektors

Ganze Skizze verschieben, 2 Punkte

verschiebt die aktive Skizze durch Angabe des Verschiebevektors

Skizze verschieben, in Kantenrichtung *

Einzelnes Linienelement verschieben in Kantenrichtung

verschiebt das gewählte Element in Richtung einer vorhandenen Kante. Identifizieren Sie die Kante für die Richtung, und geben Sie den Betrag der Verschiebung an. Als Defaultwert bietet HiCAD die Länge der identifizierten Kante an.

Linienzug verschieben, in Kantenrichtung

verschiebt die aktive Skizze in Kantenrichtung

Ganze Skizze verschieben, in Kantenrichtung

verschiebt einen kompletten Linienzug der aktiven Skizze in Kantenrichtung

Skizze verschieben, Lot Punkt -> Kante *

Einzelnes Linienelement verschieben, Lot Punkt->Kante

verschiebt das gewählte Element, wobei die Richtung der Verschiebung durch das Lot eines Punktes auf eine vorhandene Kante bestimmt wird.

Bestimmung Sie den Punkt vom dem das Lot gefällt werden soll..
Identifizieren Sie die Kante, auf die das Lot gefällt werden soll.
Geben Sie den Betrag der Verschiebung an. Als Defaultwert bietet HiCAD den Abstand zwischen dem angegebenen Punkt und dem Lotpunkt auf der Kante an.

Linienzug verschieben, Lot Punkt->Kante

verschiebt analog einen kompletten Linienzug der aktiven Skizze

Ganze Skizze verschieben, Lot Punkt -> Kante

verschiebt analog die aktive Skizze

Beispiel

3D-Skizze verschieben **

Kantenzug verschieben

verschiebt eine 3D-Skizze durch Angabe zweier Punkte, die den Verschiebevektor definieren

Kantenzug bewegen

verschiebt und dreht eine 3D-Skizze

Kantenzug, Ähnlichkeit

führt eine Ähnlichkeitstransformation durch, d.h. die 3D-Skizze wird gleichzeitig verschoben, gedreht und skaliert.

Kantenzug, ebene Affinität

erzeugt durch Bestimmung dreier Passpunktpaare eine ebene affine Abbildung der 3D-Skizze. Die Geometrie wird dabei in beiden Richtungen verzerrt. Die Funktion kann z.B. zum Platzieren von Querschnitten auf drei Leitlinien (siehe Freiformflächen) sinnvoll eingesetzt werden.

Beispiel

* nur für ebene Skizzen, ** nur für 3D-Skizzen

Die Wiederholungsfunktionen arbeiten analog zu den namensgleichen Transformationsfunktionen. Zusätzlich muss hier die Anzahl der Kopien (inkl. Original) angegeben werden.

Verwandte Themen

Skizze verschieben, 2 Punkte *
	Linienzug verschieben, 2 Punkte verschiebt einen kompletten Linienzug der aktiven Skizze durch Angabe des Verschiebevektors
	Ganze Skizze verschieben, 2 Punkte verschiebt die aktive Skizze durch Angabe des Verschiebevektors
Skizze verschieben, in Kantenrichtung *
	Einzelnes Linienelement verschieben in Kantenrichtung verschiebt das gewählte Element in Richtung einer vorhandenen Kante. Identifizieren Sie die Kante für die Richtung, und geben Sie den Betrag der Verschiebung an. Als Defaultwert bietet HiCAD die Länge der identifizierten Kante an.
	Linienzug verschieben, in Kantenrichtung verschiebt die aktive Skizze in Kantenrichtung
	Ganze Skizze verschieben, in Kantenrichtung verschiebt einen kompletten Linienzug der aktiven Skizze in Kantenrichtung
Skizze verschieben, Lot Punkt -> Kante *
	Einzelnes Linienelement verschieben, Lot Punkt->Kante verschiebt das gewählte Element, wobei die Richtung der Verschiebung durch das Lot eines Punktes auf eine vorhandene Kante bestimmt wird. Bestimmung Sie den Punkt vom dem das Lot gefällt werden soll.. Identifizieren Sie die Kante, auf die das Lot gefällt werden soll. Geben Sie den Betrag der Verschiebung an. Als Defaultwert bietet HiCAD den Abstand zwischen dem angegebenen Punkt und dem Lotpunkt auf der Kante an.
	Linienzug verschieben, Lot Punkt->Kante verschiebt analog einen kompletten Linienzug der aktiven Skizze

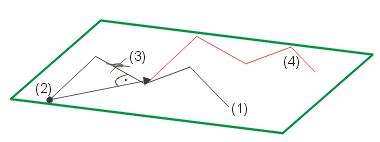

	Ganze Skizze verschieben, Lot Punkt -> Kante verschiebt analog die aktive Skizze Beispiel (1) Original, (2) Punkt für Lot, (3) Kante für Lot, (4) verschobene Skizze
3D-Skizze verschieben **
	Kantenzug verschieben verschiebt eine 3D-Skizze durch Angabe zweier Punkte, die den Verschiebevektor definieren
	Kantenzug bewegen verschiebt und dreht eine 3D-Skizze
	Kantenzug, Ähnlichkeit führt eine Ähnlichkeitstransformation durch, d.h. die 3D-Skizze wird gleichzeitig verschoben, gedreht und skaliert.

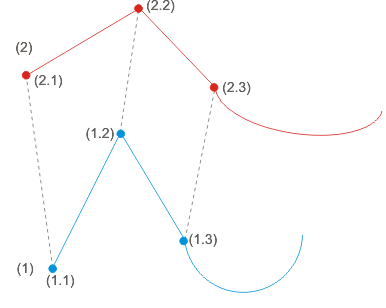

	Kantenzug, ebene Affinität erzeugt durch Bestimmung dreier Passpunktpaare eine ebene affine Abbildung der 3D-Skizze. Die Geometrie wird dabei in beiden Richtungen verzerrt. Die Funktion kann z.B. zum Platzieren von Querschnitten auf drei Leitlinien (siehe Freiformflächen) sinnvoll eingesetzt werden. Beispiel Ebene Affinität: (1) Original, (2) Kopie Verwendete Passpunktpaare: (1.1,2.1), (1.2,2.2), (1.3, 2.3)
