Skizzenelemente drehen (3D)

Skizze > Transformieren > Dreh...

Mit dieser Funktion drehen Sie einzelne Linienelemente der aktiven Skizze. Der Drehwinkel wird durch Angabe des Drehpunktes sowie zweier Passpunkte bestimmt.

  1. Identifizieren Sie das Linienelement.
  2. Identifizieren Sie den Drehpunkt (Fixpunkt der Drehung).
  3. Bestimmen Sie je einen Punkt auf dem Linienelement und in der Konstruktion

Das Element wird so um den angegebenen Drehpunkt gedreht, dass der für das Element gewählte Passpunkt auf der Verbindung Drehpunkt – Passpunkt in der Konstruktion liegt.

Weitere Drehfunktionen finden Sie unter .

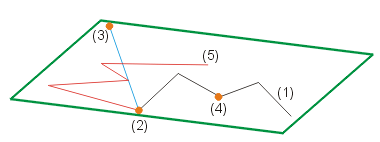

Skizze drehen, 2 Punkte *

Linienzug drehen, 2 Punkte

dreht einen kompletten Linienzug der aktiven Skizze. Der Drehwinkel wird durch Angabe des Drehpunktes sowie zweier Passpunkte bestimmt.

Ganze Skizze drehen, 2 Punkte

dreht die aktive Skizze. Der Drehwinkel wird durch Angabe des Drehpunktes sowie zweier Passpunkte bestimmt.

Beispiel

Skizze drehen, um Winkel *

Einzelnes Linienelement drehen, um Winkel

dreht das gewählte Linienelement um einen bestimmten Winkel. Bestimmen Sie den Drehpunkt, und geben Sie den Drehwinkel ein.

Linienzug drehen, um Winkel

dreht einen kompletten Linienzug der aktiven Skizze um einen bestimmten Winkel.

Ganze Skizze drehen, um Winkel

dreht die aktive Skizze um einen bestimmten Winkel.

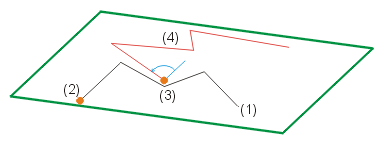

Skizze verschieben + drehen *

Einzelnes Linienelement bewegen

verschiebt und dreht das gewählte Element in einem Arbeitsschritt.

  1. Bestimmen Sie einen Passpunkt auf dem Element, und seine neue Position.
  2. Wählen Sie den Drehwinkel.

Linienzug bewegen

verschiebt und dreht einen kompletten Linienzug der aktiven Skizze in einem Arbeitsschritt.

Ganze Skizze bewegen

verschiebt und dreht die aktive Skizze in einem Arbeitsschritt.

Beispiel

3D-Skizze drehen **

Kantenzug drehen, über Kante

dreht die aktive 3D-Skizze um eine Kante

Kantenzug drehen, 2 Punkte

dreht die aktive 3D-Skizze um eine durch 2 Punkte bestimmte Drehachse

Kantenzug drehen, um X-Achse

dreht die aktive 3D-Skizze um die x-Achse des aktiven Koordinatensystems

Kantenzug drehen, um Y-Achse

dreht die aktive 3D-Skizze um die y-Achse des aktiven Koordinatensystems

Kantenzug drehen, um Z-Achse

dreht die aktive 3D-Skizze um die z-Achse des aktiven Koordinatensystems

* nur für ebene Skizzen, ** nur für 3D-Skizzen



Die Wiederholungsfunktionen arbeiten analog zu den namensgleichen Transformationsfunktionen. Zusätzlich muss hier die Anzahl der Kopien (inkl. Original) angegeben werden.
