Teil drehen (3D)

3D-Standard > Transformieren > Drehen

Das aktive Objekt wird um eine beliebige Achse gedreht. Zur Bestimmung der Achse stehen folgende Möglichkeiten zur Verfügung:

	Teil drehen, um Kante/2 Punkte Identifizierung einer Kante oder Bestimmung von zwei Punkten
	Die nachfolgenden Funktionen erreichen Sie, indem Sie auf das Symbol klicken.
	Teil drehen, über 2D-Punkt Bestimmung eines 2D-Punktes
	Teil drehen, um X-Achse Übernahme der aktuellen X-Achse
	Teil drehen, um Y-Achse Übernahme der aktuellen Y-Achse
	Teil drehen, um Z-Achse Übernahme der aktuellen Z-Achse
	Teil drehen um ... Achse durch Punkt Neben der Drehung um die X-, Y- oder Z-Achse ist auch eine Drehung um eine Parallele dieser Achse möglich. HiCAD fordert Sie dann auf, den Punkt zu bestimmen, durch den die Parallele verlaufen soll. Mit der rechten Maustaste wird der Nullpunkt übernommen.

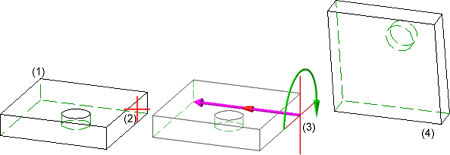

(1) Original mit identifizierter Drehachse (2), (3) Kennzeichnung der Drehachse und -richtung, (4) gedrehtes Teil

Hinweise:

Die Richtung der Drehung wird durch die Cursorstellung beim Identifizieren der Drehachse festgelegt, d.h. durch die Seite, auf der die Drehachse identifiziert wird.
Wählen Sie den Winkel 0, wenn Sie die Drehung dynamisch mit dem Cursor ausführen wollen.
