Skizzenebene festlegen (3D)

Skizze > Neu > B'ebene

Die Konstruktion einer Skizze erfolgt in der aktuellen Skizzenebene. Diese wird in die aktive Bearbeitungsebene oder – falls keine Bearbeitungsebene vorhanden ist – die X-Y-Ebene des aktiven Koordinatensystems gelegt.

Mit der Funktion Bearbeitungsebene neu platzieren - über Fläche oder 2 Kanten bestimmen Sie eine neue Ebene unter Verwendung beliebiger Punkte, Kanten, Flächen oder Bearbeitungsebenen. Diese Vorgehensweise ist identisch mit der beim Anlegen von Bearbeitungsebenen.

Unter stehen weitere Funktionen für Skizzenebenen zur Verfügung:

	Bearbeitungsebene neu, über 3 Punkte platziert die Skizzen-Ebene durch Bestimmung dreier Punkte. Der erste Punkt ist der lokale Nullpunkt, der zweite Punkt ein Punkt auf der X-Achse und der dritte Punkt ein Punkt auf der Y-Achse.
	Bearbeitungsebene neu, über Kante+Punkt platziert die Skizzen-Ebene durch Bestimmung einer Kante und eines Punktes. Die Kante bestimmt die X-Achse, der Punkt ist ein Punkt auf der Y-Achse.
	Bearbeitungsebene neu, senkrecht zu Kante platziert die Skizzen-Ebene senkrecht zur identifizierten Kante
	Bearbeitungsebene neu, X-Y-Ebene legt die Skizzen-Ebene in die X-Y-Ebene des aktuellen Koordinatensystems

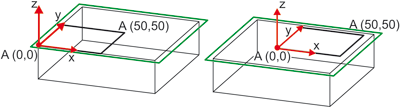

	Bearbeitungsebene, neuer Nullpunkt ändert den Nullpunkt des beim Anlegen der Skizzenebene automatisch erzeugten lokalen Koordinatensystems. Die Funktion hat keine Auswirkungen auf die Lage oder die Darstellung der Skizzenebene, sondern nur auf Punktoptionen. Beispiel

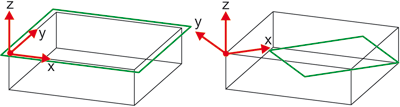

	Bearbeitungsebene drehen dreht die Skizzen-Ebene durch Angabe eines Drehwinkels. Dabei ändert sich das lokale Koordinatensystem ebenso wie die Darstellung des Ebenenrahmens. Beispiel
	Bearbeitungsebene löschen, einzeln Löscht eine zu identifizierende Bearbeitungsebene.
	Bearbeitungsebene löschen, nur aktive Löscht nur die gerade aktive Bearbeitungsebene
	Bearbeitungsebene löschen, alle inaktiven Löscht alle inaktiven Bearbeitungsebenen.
	Bearbeitungsebene löschen, alle Löscht alle Bearbeitungsebenen der Konstruktion.

Skizzenebenen sind keine Bearbeitungsebenen! Dies bedeutet insbesondere, dass Sie auf Skizzenebenen nicht die Funktionen des Menüs Bearbeitungsebenen anwenden können. Die Skizzenebene ist unmittelbar mit der Geometrie der zugehörigen Skizze verknüpft und kann nicht separat gelöscht werden!
