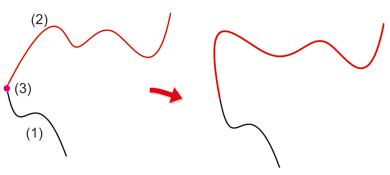

Glatter Anschluss
verbindet zwei aneinander anschließende Kurven durch einen "glatten Anschluss".
- Wählen Sie, ob beide Kurven verändert werden sollen oder nur die Erste.
- Identifizieren Sie die beiden Kurven.
- Bestimmen Sie einen Punkt für die Reichweite.
Beispiel
Modellieren

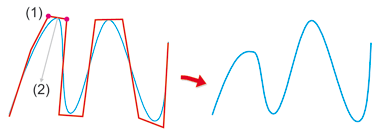

Mit dieser Funktion modellieren Sie B-Splines durch Verschieben von Stützpunkten des zugehörigen de Boor-Polygons.
- Identifizieren Sie die zu modellierende Kurve. HiCAD blendet automatisch das zugehörige Stützpolygon ein.
- Bestimmen Sie die Stützpunkte, die verschoben werden sollen. Sie beenden die Punktauswahl mit der rechten Maustaste.
- Legen Sie den Verschiebevektor fest, und geben Sie den Betrag der Verschiebung ein.
- Modellieren Sie bei Bedarf die Kurve dynamisch mit dem Cursor.
- Übernehmen Sie die Änderungen mit der linken Maustaste.
Mit dieser Funktion legen Sie das de Boor-Polygon eines B-Splines als Gerüst in einem neuen Kantenzugteil CVSTUETZ ab.

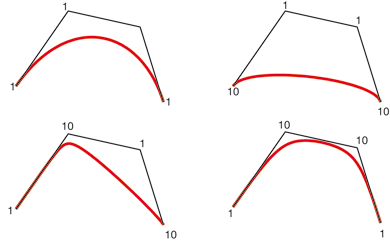

Gewichte sind die homogenisierenden Faktoren eines rationalen B-Splines. Mit dieser Funktion können Sie den Stützpunkten des zugehörigen de Boor-Polygons Gewichte zuordnen und so den Kurvenverlauf bestimmen.
Die Erhöhung des Gewichtes bewirkt eine Annäherung der Kurve an die
zugehörigen de Boor-Punkte. B-Splines, deren Gewichte
1
sind werden automatisch zu NURB-Kurven.
Neuer Knoten
fügt neue Knoten in das zu einem B-Spline gehörende de Boor-Polygon ein.
