Projektion auf Ebene (Skizze)

Skizze > Ableiten > Projiz...> Projektionen auf Ebene

Mit diesen Funktionen erzeugen Sie die Projektion eines Kantenzuges auf eine beliebige Ebene. Die Projektion kann senkrecht oder schräg, mit oder ohne Spur erfolgen. Erfolgt die Projektion mit Spur, dann werden die Stützpunkte des Originalkantenzuges linear mit denen der Projektion verbunden. Die Defaulteinstellung ist senkrecht und ohne Spur.

So gehen Sie vor:

Legen Sie - falls erforderlich die Projektionseinstellungen - fest.

Bestimmen Sie die Projektionsebene durch

	Identifizierung zweier Kanten
	Identifizierung einer Kante und Angabe eines Punktes
	Angabe dreier Punkte
	Bestimmung einer Fläche durch Identifizierung zweier Kanten. Die Ebene wird dann durch die Normalenvektoren bestimmt.
	Identifizierung einer Bearbeitungsebene.

Bestimmen Sie den Verschiebevektor mit den Funktionen des Vektormenüs. Dieser Schritt ist nur bei der schrägen Projektion erforderlich!
Identifizieren Sie den Kantenzug.

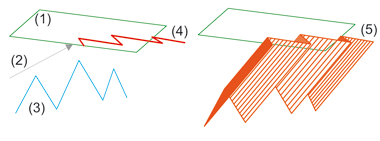

Schräge Projektion

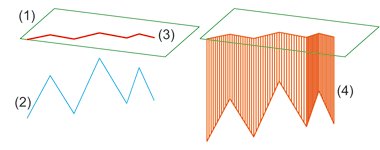

Senkrechte Projektion
