2D übernehmen ohne Transformation, einzeln
kopiert ein 2D-Linienelement in die aktive Skizze. Dabei wird die Kopie in die aktuelle Skizzen-Ebene projiziert.
Identifizieren Sie das Linienelement. Sie können nacheinander mehrere Linienelement auswählen. Sie beenden die Identifizierung mit der rechten Maustaste.
2D übernehmen ohne Transformation, Linienzug
kopiert einen ganzen Linienzug in die aktive Skizze. Dabei wird die Kopie in die aktuelle Skizzen-Ebene projiziert.
Identifizieren Sie den Linienzug.
2D übernehmen ohne Transformation, im Rechteck
kopiert alle innerhalb eines oder mehrerer Rechtecke liegenden 2D-Linienelemente in die aktive Skizze. Dabei wird die Kopie in die aktuelle Skizzen-Ebene projiziert.
Ziehen Sie das gewünschte Rechteck auf. Bestimmen Sie anschließend weitere Rechtecke oder beenden Sie die Rechteckbestimmung mit der rechten Maustaste.
2D übernehmen ohne Transformation, ganzes Teil
kopiert ein in der Konstruktion vorhandenes 2D-Teil in die aktive Skizze. Dabei wird die Kopie in die aktuelle Skizzen-Ebene projiziert.
2D Teil aus Konstruktion kopieren, mit Transformation
kopiert ein in der Konstruktion vorhandenes 2D-Teil mit Projektion und Transformation in die aktive Skizze. Identifizieren Sie das 2D-Teil. Das 2D-Teil wird anschließend vergrößert dargestellt, und HiCAD fordert Sie auf, eine Transformationsart auszuwählen. Möglich sind:
- Translation (Verschiebung),
- Drehung,
- Skalierung und
- Skalierung mit unterschiedlichen Werten in X- und Y-Richtung.
Wählen Sie die gewünschte Transformationsart, bestimmen Sie dann einen Passpunkt auf dem 2D-Teil und die Lage dieses Punktes in der Skizze. Je nach Transformationsart sind ggf. noch weitere Angaben nötig, z.B. die Angabe des Drehwinkels oder des Skalierungsfaktors.

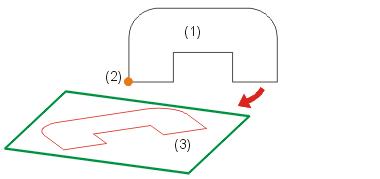

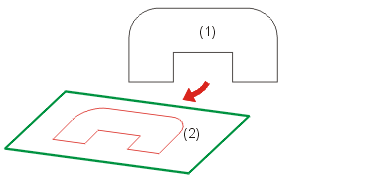

Beispiel 1
2D Teil aus Datei einfügen, mit Transformation
kopiert ein als FIG-Datei gespeichertes 2D-Teil in die aktive Skizze. Der weitere Ablauf erfolgt analog zur Funktion 2D-Teil aus Konstruktion kopieren.
