Einstellungen für Bohrungen (3D)

3D-Standard > Normbearbeitung > Bohr... > Einstellungen

Mit dieser Funktion legen Sie die Einstellungen für den Einbau von Bohrungen fest.

Geometrie und Ausführung

Die Optionen unter Geometrie und unter Ausführung bestimmen die Darstellung einer Normbearbeitung. Sie können hier wählen, ob die Darstellung mit oder Gewinde, vereinfacht oder exakt erfolgen soll.

Bohrtiefe

• Bis nächste Fläche

Die Bohrung wird bis zur nächsten Fläche des Teils in "Bohrrichtung" erzeugt.

• Ganz durch

Die Bohrung durchdringt das Teil in seiner ganzen "Höhe".

Beispiel

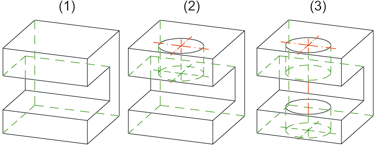

(1) Ausgangsteil, (2) Bohrtiefe bis Fläche, (3) Bohrtiefe ganz durch

Bezugsebene

In verschiedenen Fällen – z.B. beim Einbau eines Sacklochs in ein Gewinde o.ä. – ist für die Bohrtiefe die Angabe einer Bezugsebene möglich. Sie können wählen zwischen

• der Eintrittsfläche (des vorhandenen Gewindes) und
• der aktuellen Bearbeitungsebene.


Beispiel

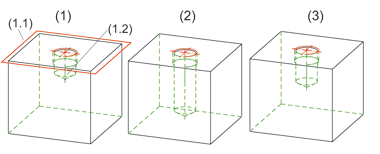

(1) Ausgangsteil mit Gewindeauslauf, Bohrtiefe 20, Bearbeitungsebene (1.1) und Eintrittsfläche (1.2)

(2) Sackloch-Einbau, Bohrtiefe 30, Bezugsebene=Eintrittsfläche

(3) Sackloch-Einbau, Bohrtiefe 30, Bezugsebene=Bearbeitungsebene

Einbaumodus

Hier bestimmen Sie die Ebene für den Einbau.

• Bearbeitungsebene abfragen
  Vor dem Einbau eines Normteils wird die Definition/Identifizierung einer Bearbeitungsebene abgefragt.
• Aktive Bearbeitungsebene
  Die gerade aktive Bearbeitungsebene wird verwendet. Ist keine Bearbeitungsebene aktiv, dann erfolgt der Einbau senkrecht zur XY-Ebene des aktiven Koordinatensystems.
• Kontaktfläche


Fenster nicht mehr einblenden

Das jeweilige Einstellungsfenster wird normalerweise bei jedem Aufruf einer Einbaufunktion angezeigt. Wollen Sie dies nicht, dann aktivieren Sie die Checkbox Fenster nicht mehr einblenden. Wollen Sie später die Einstellungen ändern, dann müssen Sie explizit die entsprechende Einstellungsfunktion aktivieren.
