Wellennut (3D)

3D-Standard > Normbearbeitung > Gew... > Wellennut

Mit dieser Funktion erzeugen Sie Wellennuten.

1. Aktivieren Sie die Funktion Wellennut
2. Das Dialogfenster Einstellungen wird angezeigt (Ausnahme: In den Einstellungen ist die Option Fenster nicht mehr einblenden aktiv.). Nehmen Sie die gewünschten Einstellungen vor und verlassen Sie das Fenster mit OK.
3. Das Katalogsystem für Wellennuten wird geöffnet.

• Wählen Sie die gewünschte Tabelle, indem Sie auf das entsprechende Symbol oder den Listeneintrag klicken, z.B. DIN 7993-AN.
• Im rechten Fenster wird eine Liste der Kenngrößen angezeigt, in denen die Wellennut zur Verfügung steht. Beachten Sie, dass die Größe der Wellennut immer anhand des Durchmessers der später identifizierten Wellenkante bestimmt wird. Eine Größenauswahl ist daher nur sinnvoll, wenn zu einem Durchmesser verschiedene Wellennutbreiten verfügbar sind. Wenn Sie mit der rechten Maustaste auf eine Kenngröße klicken, haben Sie die Möglichkeit, den Wellendurchmesser in der Konstruktion abzugreifen. In diesem Fall ermittelt HiCAD automatisch die passende Wellennutgröße und markiert diese in der Liste. Dadurch sehen Sie auch sofort, ob hier verschiedene Wellennutbreiten verfügbar sind.

Verlassen Sie das Dialogfenster Nuten mit OK.

4. Identifizieren Sie die Wellenkante.
5. Bestimmen Sie die Einbauposition. Soll die Position automatisch durch die identifizierte Kante bestimmt werden, dann drücken Sie die rechte Maustaste.

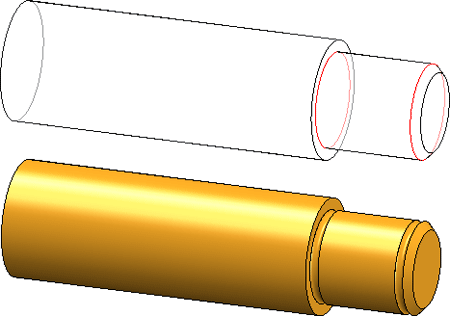

Oben: Welle mit Einbaukanten, Unten: Eingebaute Wellennuten, Einbauposition mit rechter Maustaste

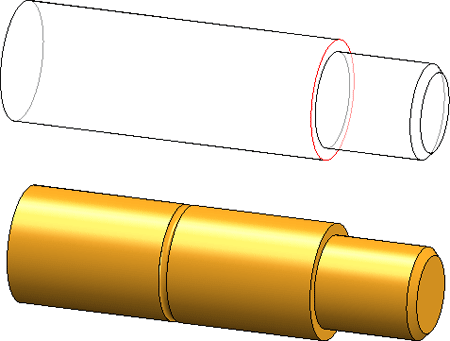

Oben: Welle mit Einbaukanten, Unten: Eingebaute Wellennut, Einbauposition ist der Mittelpunkt zwischen Basis- und Deckfläche des linken Zylinders
