Winkelbemaßung (3D)

3D-Bemaßung + Text > Winkel

Mit diesen Funktionen erzeugen Sie Winkelbemaßungen. Die Schenkel des zu bemaßenden Winkels können jeweils durch Identifizierung einer Kante oder durch Bestimmung des Anfangs- und Endpunktes bestimmt werden. Zur Bestimmung der Maßlinienlage wird eine weitere Punktbestimmung angefordert.

Winkelmaß

bemaßt den Winkel zwischen zwei Kanten.

Identifizieren Sie die beiden Schenkel (Ausnahme Bogen), und legen Sie dann die Lage der Maßlinie fest.

Soll ein Bogen bemaßt werden, dann reicht die Identifizierung des Bogens und die anschließende Bestimmung der Maßlinienlage. In diesem Fall darf aber bei der Identifizierung des Bogens kein Fangpunkt aktiv sein!

Kettenmaß

erzeugt ein Kettenmaß, d.h. eine Gruppe von Winkelmaßen, bei der je zwei aufeinander folgende Winkelmaße einen gemeinsamen Schenkel haben.

Stufenmaß

erzeugt ein Stufenmaß, d.h. eine Gruppe von Winkelmaßen, bei der alle Teilmaße denselben Anfangsschenkel und die Maßlinien der einzelnen Teilmaße einen festen Abstand voneinander haben.

Unter weitere Funktionen für Winkelmaße zur Verfügung.

	Bezugsmaß erzeugt ein Bezugsmaß, d.h. eine Gruppe von Winkelmaßen, bei dem sich alle Teilmaße auf denselben Anfangsschenkel beziehen. Die Maßzahlen werden hier automatisch am Ende jeder Maßeinheit senkrecht zur Maßlinie gesetzt.
	Kante - X-Achse bemaßt den Winkel zwischen einer Kante und der X-Achse.
	Kante - Y-Achse bemaßt den Winkel zwischen einer Kante und der Y-Achse.
	Kante Z-Achse bemaßt den Winkel zwischen einer Kante und der Z-Achse.
	Achse wählen bemaßt den Winkel zwischen einer Kante und einer beliebigen Achse.

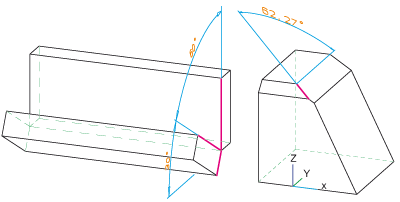

Links: Winkelmaß (Kette), Rechts: Winkelmaß, Kante - Y-Achse

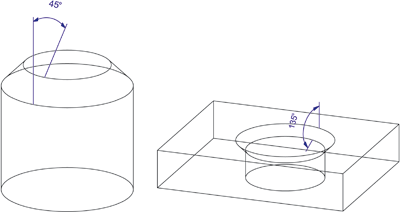

Auch Fasenmaße für gefaste Bohrungen oder Zylinder lassen sich über Winkelmaße erzeugen. Im abgebildeten Beispiel wurde dazu die Funktion Winkelmaß - Z-Achse verwendet.
