Maßparameter für neue Maße setzen (3D)

3D Bemaßung + Text > Tools > Maße

Zur Einstellungen von Maßparametern mit den Funktionen

wird das Dialogfenster Maßaparameter angezeigt.

Über die Registerkarten

• Maßlinien
• Maßlinienbegrenzung
• Maßzahl
• Maßtext
• Toleranz
• Symbol
• Raster
• Weitere Einstellungen
• System

können Sie alle Maßparameter individuell festlegen.

1. Wählen Sie die gewünschten Einstellungen bzw. geben Sie die gewünschten Werte ein.
2. Verlassen Sie das Fenster mit OK.

Die Einstellungen gelten als Voreinstellung für alle nachfolgend erzeugten Maße.

Registerkarte Maßlinien

Auf dieser Registerkarte legen Sie Parameter für die Maßlinien und die Maßhilfslinien fest. Dies sind:

• die Farbe,
• die Parameter zur Innen-/Außenbemaßung,
• der Abstand bei Stufenbemaßungen,
• das Symbol und die Größe der Maßlinienbegrenzung. Diese Werte lassen sich getrennt für allgemeine Maße, Radienmaße, Höhenkoten sowie Bezugsmaße einstellen.
• Darstellung, Überstand und Sichtbarkeit der Maßhilfslinien. Die Parameter lassen sich getrennt für die erste und zweite Maßhilfslinie festlegen. Dies gilt auch für die Sichtbarkeit der Maßhilfslinien.
• Ein-/Ausschalten des Maßlinienüberstandes bei Abstands-, Bezugs-, Winkel-, Bogen- und Radiusmaßen sowie Höhenkoten

Das Feld Innen-/Außenbemaßung ist hier nicht aktiv. Um nachträglich von einer Innen- auf eine Außenbemaßung umzustellen, verwenden Sie bitte die Funktion Parameter einer Bemaßung ändern (3D).

Registerkarte Maßlinienbegrenzung

Auf dieser Registerkarte können Sie die Symbole, die Länge und Breite sowie die Farbe der Maßlinienbegrenzung voreinstellen und zwar getrennt für

• Abstandsmaße,
• Winkel- und Bogenmaße,
• Radiusmaße,
• Höhenkoten sowie
• Bezugsmaße.

Registerkarte Maßzahl

Hier legen Sie die Darstellung und Eigenschaften der Maßzahl fest, z.B.

• die Farbe, Schriftart- und -zone sowie Höhe der Maßzahl,

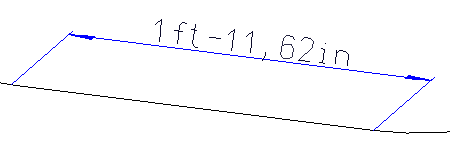

• die Maßeinheit und die Anzahl der Nachkommastellen sowie die Darstellung nicht relevanter Stellen. Als Einheit kann hier auch Inch (am) und Zoll (brit.) gewählt werden. Dabei ist zu beachten, das Wahl von in oder ´´ sollte immer in Fuß und Inch umgerechnet und die Maßzahl im Mischformat 11‘ 3 1/4“ oder 11ft 3 1/4in ausgegeben wird.

• die Nachkommastelle, ab der die Nachkommastellen hochgestellt werden sollen. Dies wird beispielsweise in Bauzeichnungen benötigt, wo die Maßzahl häufig im Format Meter.ZentimeterMillimeter dargestellt wird.

Beispiel

Die Schriftparameter der hochgestellten Zahlen entsprechen denen der Maßzahl bis auf einen Wert für die Hochstellung und Schriftgröße. Hochstellung und Schriftgröße hängen von der Schriftgröße der Maßzahl ab. Die Berechnungsfaktoren (Hochstellung 50%, Schriftgrößenfaktor 66%) sind fest programmiert und nicht wählbar.

• die Einstellungen für die Bruchdarstellung. Bei den Maßeinheiten ft (Fuß am.), in (Inch am.) und " (Zoll brit.) können die Nachkommastellen der Maßzahl auch als Bruch dargestellt werden.Dazu stehen unter Bruchdarstellung die Optionen
• nein
• Nenner automatisch
• Nenner fest, Bruch kürzen
• Wert runden, Nenner fest, Bruch kürzen (nur beim Ändern von Parametern)

zur Verfügung. Der maximale Nenner kann dabei unter Höchster Nenner voreingestellt werden.

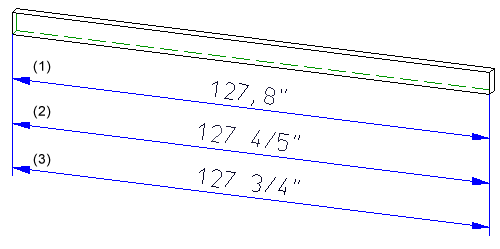

Beispiele

(1) Ausgangswert ohne Bruch, (2) Bruch, Nenner automatisch, (3) Bruch, Wert runden, Nenner fest, Bruch kürzen, Höchster Nenner 4

• eine 2. Maßzahl, die das bestehende Maß in eine andere Maßeinheit umrechnet. Dazu geben Sie den Umrechnungsfaktor ein. Dieser kann getrennt für allgemeine Maße, Winkelmaße und Höhenkoten angegeben werden. Damit die 2. Maßzahl angezeigt wird, müssen Sie die entsprechende Checkbox aktivieren.

Beispiel (Umrechnungsfaktor 0,625)

Hinweise:

• Die Einstellungen im Bereich Darstellung können getrennt für allgemeine Maße, Winkelmaße und Höhenkoten vorgenommen werden.
• Bei Winkelmaßen sind die Angaben für die Hochstellung der Maßzahl unwirksam.
• Wenn Sie bei vorhandenen Maßzahlen eine 2. Maßzahl einblenden möchten, dann wählen Sie die Funktion Parameter ändern und aktivieren Sie auf der Registerkarte Maßzahl die entsprechende Checkbox.

Registerkarte Maßtext

Der Maßzahl können Zusatztexte zugeordnet werden, die ihr vorangestellt oder an sie angehängt werden. In der Registerkarte Maßtext legen Sie fest, ob diese Zusatztexte dargestellt werden sollen und Sie bestimmen die Eigenschaften der Zusatztexte. Dies sind:

• Farbe, Schriftart- und zone sowie Höhe der Maßzahl und
• die Zeilenausrichtung sowie
• der Abstand zum vorherigen Elemente und zur Folgezeile.

Registerkarte Toleranz/Passung

Hier legen Sie die Toleranzparameter fest. Dies sind:

Registerkarte Symbol

Jeder Maßzahl können Bemaßungssymbole zugeordnet werden, beispielsweise das Durchmesserzeichen. Hier legen Sie die die Schriftart- und -zone, die Farbe sowie den Abstand zum vorherigen Element fest.

Um einer Maßzahl ein Symbol zuzuweisen, verwenden Sie die Funktion Maßzahl editieren.

Registerkarte Raster

Beim Positionieren von Maßzahlen und Maßlinien und beim Drehen von Kreis-, Radien- und Durchmessermaßen um den Mittelpunkt wird das hier eingestellte Raster verwendet.

Wollen Sie andere Rasterabstände verwenden oder das Raster ausschalten, dann ändern Sie hier die entsprechenden Einstellungen.

Registerkarte Weitere Einstellungen

In dieser Registerkarte können Sie weitere Maßparameter festlegen. Dies sind z.B.

• die Nullpunktmarkierung bei Bezugs- und Koordinatenmaßen sowie bei Höhenkoten
• die Symbole für Bogen-, Durchmesser- und Radienmaße
• das Verhalten beim Verschieben bzw. Drehen von Bogen- und Winkelmaßen

  Beim Bemaßen der beiden markierten Kanten sind bei erlaubtem Quadrantenwechsel die beiden abgebildeten Winkelmaße möglich. Wäre der Quadrantenwechsel nicht erlaubt, dann würde bei der Winkelbemaßung der zweite Winkel (215°) nicht angeboten.

• das Verhalten bei Maßzahlkollisionen, d.h. soll die Kollision automatisch behoben werden, sollen Führungslinie verwendet werden etc.,

• das Erzeugen von Maßzahlen mit Ausnehmung bezogen auf die Maßlinien oder die Körperkanten.

Beim Bemaßen kann der Fall auftreten, dass sich eine Maßzahl und die Maßlinie einer anderen Bemaßung oder eine Bauteilkante überkreuzen. In solchen Fällen, nimmt HiCAD die Maßlinie und die Bauteilkante automatisch aus, damit die Maßzahl besser lesbar ist. Dazu müssen jedoch die entsprechenden Checkboxen aktiv sein. Die Größe der Ausnehmung wird dabei von HiCAD normalerweise automatisch bestimmt. Ist Ihnen die Ausnehmung zu klein, dann haben Sie zusätzlich die Möglichkeit, einen Zuschlag sowohl für die Höhe als auch für die Breite des Ausnehmungsrechtecks einzustellen. Der Zuschlag ist absolut und maßstabsunabhängig. Er wird auch berücksichtigt, wenn die Maßzahl auf einer Schraffur liegt.

Ist die Option Maßzahl unterbricht Körperlinien aktiv, dann können Sie auf der Registerkarte System unter Darstellung beim Druck festlegen, dass die Maßzahlen beim Ausdruck auch in schattierten Ansichten mit einem weißen Rechteck unterlegt werden.

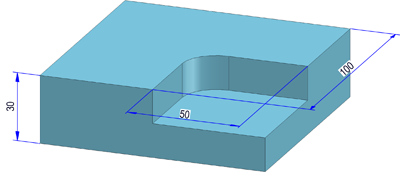

Ohne und mit Zuschlag für die Ausnehmung

• das Zulassen von Winkelmaßen größer als 180°
• für Radienmaße: die maximale Maßlinienlänge für Verlängern bis Mittelpunkt

Verkürzung der Maßlinie durch Einstellung der maximalen Länge Angabe bei großen Radien, um die Maßlinie vom Mittelpunkt aus zu verkürzen; kann durch Verschiebung der Maßlinie verlängert werden.

Registerkarte System

Auf dieser Registerkarte legen Sie Einstellungen fest, die global für den aktuellen Arbeitsplatz gelten und für alle nachfolgend erzeugten Maße verwendet werden.

Darstellung der Maßzahl

Mit diesen Optionen bestimmen Sie, welches Dezimaltrennzeichen (Punkt oder Komma) verwendet werden soll und nach welchen Regeln die Rundung der Maßzahl erfolgen soll. Bei Wahl von "mathematisch" erfolgt die Rundung der Maßzahl auf die gewählte Anzahl von Nachkommastellen nach den üblichen mathematischen Regeln. Alternativ kann die Maßzahl auch generell auf- oder abgerundet werden. Die Voreinstellung ist: Punkt, Mathematisch.

Darstellung im Druck

Ist die Option Maßzahl unterbricht Körperlinien aktiv, dann können Sie durch Aktivierung dieser Checkbox festlegen, dass die Maßzahlen beim Ausdruck auch in schattierten Ansichten mit einem weißen Rechteck unterlegt werden.

Diese Einstellung wird sofort übernommen. HiCAD muss dazu nicht neu gestartet werden!

Verhalten beim Erzeugen

Hier bestimmen Sie, wie HiCAD sich verhalten soll, wenn eine Bearbeitungsebene aktiv ist oder wenn der gewählte Maßpunkt nicht eindeutig bestimmt werden kann, weil beispielsweise mehrere Punkte übereinander liegen.

• Bearbeitungsebene berücksichtigen
  Bei Wahl von Nein wird die Bearbeitungsebene ignoriert, bei Wahl von Ja wird das Maß in die aktive Bearbeitungsebene projiziert. Haben Sie abfragen gewählt, dann prüft HiCAD bei den Bemaßungsfunktionen, ob eine Bearbeitungsebene aktiv ist. Ist dies der Fall, erfolgt die Abfrage, ob das Maß in diese Ebene projiziert werden soll.

Links: Mit Bearbeitungsebene, Rechts: ohne Bearbeitungsebene

• Nachfragen bei übereinander liegenden Punkten
  Ist diese Checkbox aktiv und ein Maßpunkt nicht eindeutig identifizierbar, beispielsweise bei zusammenfallenden, übereinander liegenden Raumpunkten, dann fragt HiCAD, welchen dieser Punkte Sie verwenden wollen. Dazu geben Sie die entsprechende Punktnummer an. HiCAD nummeriert die Punkte von vorne nach hinten, d.h. der vorderste Punkt hat die höchste Nummer. Dies ist immer der HiCAD Default-Vorschlag.

Ist die Checkbox nicht aktiv, dann wird immer der vorderste Punkt verwendet.

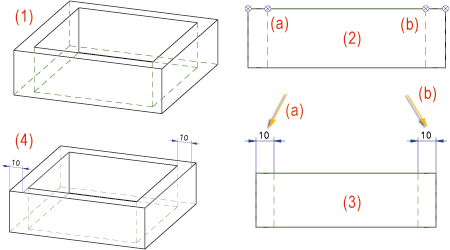

Wenn Sie im abgebildeten Beispiel (1) die Bemaßung in der Vorderansicht (2)durchführen, existieren zusammenfallende Raumpunkte. In der Abbildung wird in der Vorderansicht (3) wird ein achsparalleles Streckenmaß erzeugt. Im Fall (a) wird jeweils der vorderste Punkt, im Fall (b) der hinterste Punkt gewählt. In der Axonometrie (4) wird der Unterschied deutlich.

Anpassen von Maßlinien bei Maßstabsänderungen

Hier bestimmen Sie, wie sich die Maßlinien bei einer Maßstabsänderung verhalten sollen.

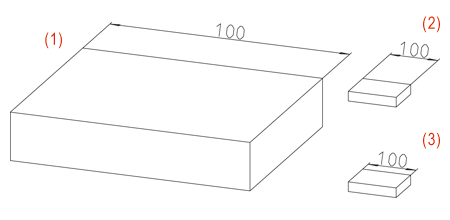

(1) Original im Maßstab 1:1, (2) Maßstab 1:5, Nicht anpassen, (3) Maßstab 1:5, Skalieren

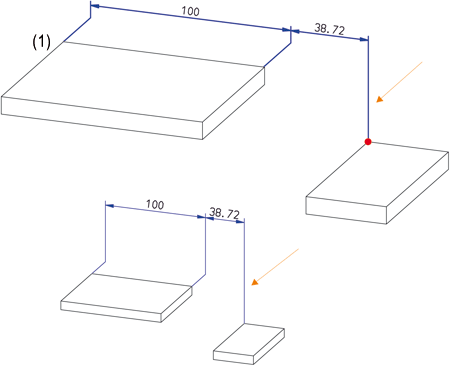

Die folgende Abbildung zeigt ein Beispiel für die Option Angepasst Skalieren. Die Maße gehören zum linken Quader, wobei der rot markierte Fußpunkt außerhalb dieses Quaders liegt. Ist die Checkbox Angepasst skalieren aktiv, dann bleibt bei einer Maßstabsänderung die Maßhilfslinie von diesem Fußpunkt aus unverändert, während die anderen Linien entsprechend angepasst werden.

Einstellungen für Parametermaße/HCM-Maße

Diese Optionen stehen jeweils für Parametermaße und für HCM-Maße zur Verfügung. Hier können Sie einstellen, wie sich die Maßzahl und die Maßlinie beim Zoom verhalten sollen. Dazu stehen die Checkboxen

• Größe der Maßzahl ist zoomunabhängig (Default )
• Position der Maßlinie ist zoomunabhängig (Default )

zur Verfügung.

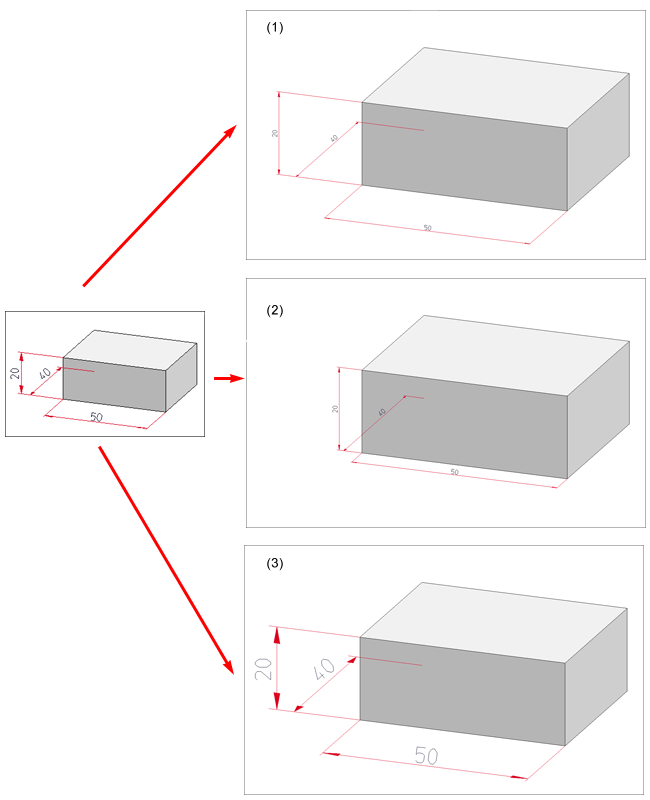

Beispiel für Parametermaße

Links: Original, Rechts (1): Nur Maßzahl zoomunabhängig, (2) beide zoomunabhängig, (3) beide zoomabhängig

Die Registerkarte System wird nicht angezeigt, wenn Sie nachträglich die Einstellungen einzelner Maße oder Maßelemente ändern wollen.
