Clipebene (3D)

Ansichten > Bearbeiten > Akt... > Clipebene ..

Schattierte 3D-Modelle lassen sich unter Verwendung sogenannter "Clipebenen" dynamisch mit der Maus anschneiden. Dies ist beispielsweise sinnvoll, wenn Sie das Innere eines schattierten Modells sehen oder darstellen wollen. Einmal definiert werden dynamische Schnitte mit der Konstruktion gespeichert und lassen sich jederzeit auf Knopfdruck ein- und ausblenden und bei Bedarf sehr schnell ändern.

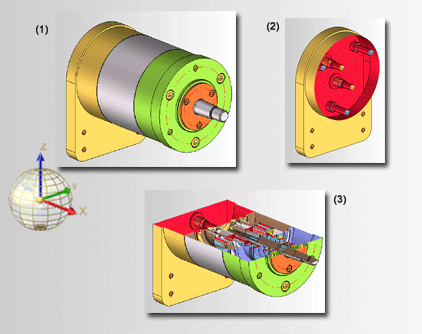

(1) 3D-Modell, (2) Schnitt mit YZ-Ebene als Clipebene, (3) Schnitt mit XY-Ebene als Clipebene

Um eine schattierte 3D-Ansicht unter Verwendung einer Clipebene dynamisch anzuschneiden, aktivieren Sie zunächst die entsprechende Ansicht. Dann wählen Sie unter Ansicht > Bearbeiten > die gewünschte Clipebenen-Funktion.

	Clipebene - vorhandene ändern Die aktuelle Clipebene wird weiter verwendet. Ist noch keine Clipebene definiert worden, dann wird die Clipebene in die XY-Ebene des aktuellen Koordinatensystems gelegt.
	Clipebene - Parallel Bildebene Clipebene ist die Bildebene.
	Clipebene - Parallel Bearbeitungsebene Clipebene ist die aktive Bearbeitungsebene.
	Parallel XY-Ebene Clipebene ist die X-Y-Ebene des aktiven Koordinatensystems.
	Parallel XZ-Ebene Clipebene ist die XZ-Ebene des aktiven Koordinatensystems.
	Parallel YZ-Ebene Clipebene ist die YZ-Ebene des aktiven Koordinatensystems.
	Einschalten Einblenden des Schnittes und Einschalten der Clipebene
	Ausschalten Ausschalten der Clipebene und damit Ausblenden des Schnittes

Verschieben Sie nun die Clipebene mit der Maus, um Ihr Modell dynamisch anzuschneiden. Während des Anschnitts können Sie mit der rechten Maustaste ein Kontextmenü mit weiteren Funktionen aufrufen:

	Verschieben Verschieben der Clipebene mit der Maus
	Drehen Drehen der Clipebene mit der Maus
	Übernehmen Übernahme der aktuellen Darstellung und Beenden der Funktion
	Ausschalten Ausschalten der Clipebene und damit Ausblenden des Schnittes
	Abbrechen Abbruch der Funktion ohne Änderung des Schnittes
	Innenseiten in Flächenfarbe Darstellung der Flächeninnenseite in der Flächenfarbe
	Innenseiten in anderer Farbe Darstellung der Flächeninnenseiten in einer anderen Farbe

Sie übernehmen die aktuelle Darstellung mit der linken Maustaste.

Die Funktion wirkt sich auf alle Teile der jeweiligen Ansicht aus!
