Fläche in Bildschirmebene (3D)

Ansichten > Transformieren > Ansicht drehen, Fläche in Bildschirmebene

Beliebige im Raum liegende, ebene Flächen lassen sich mit dieser Funktion in die XY-Ebene des Bildschirmkoordinatensystems drehen. Bestimmen Sie die Fläche (Ebene) durch:

	Identifizierung zweier Kanten
	Identifizierung einer Kante und Angabe eines Punktes
	Angabe dreier Punkte
	Auswahl einer Fläche (Die Ebene wird durch die Normalenvektoren bestimmt.)
	Identifizierung einer Kante, zu der die Ebene senkrecht liegen soll.

Ein Beispiel:

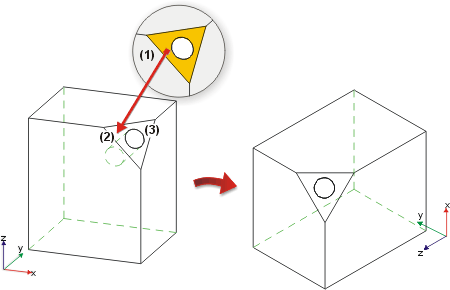

Die Abbildung zeigt einen 3D-Körper in der Axonometrie 2. Die Ansicht soll nun so gedreht werden, dass die Fläche (1) in der XY-Ebene des BIldschirmkoordinatensystems liegt. Die Fläche wird durch Identifizierung der Kanten (2) und (3) bestimmt.

Gegebenenfalls vorhandene Bearbeitungsebenen werden bei dieser Funktion ausgeblendet. Das zuletzt aktive Koordinatensystem wird aber beibehalten.
